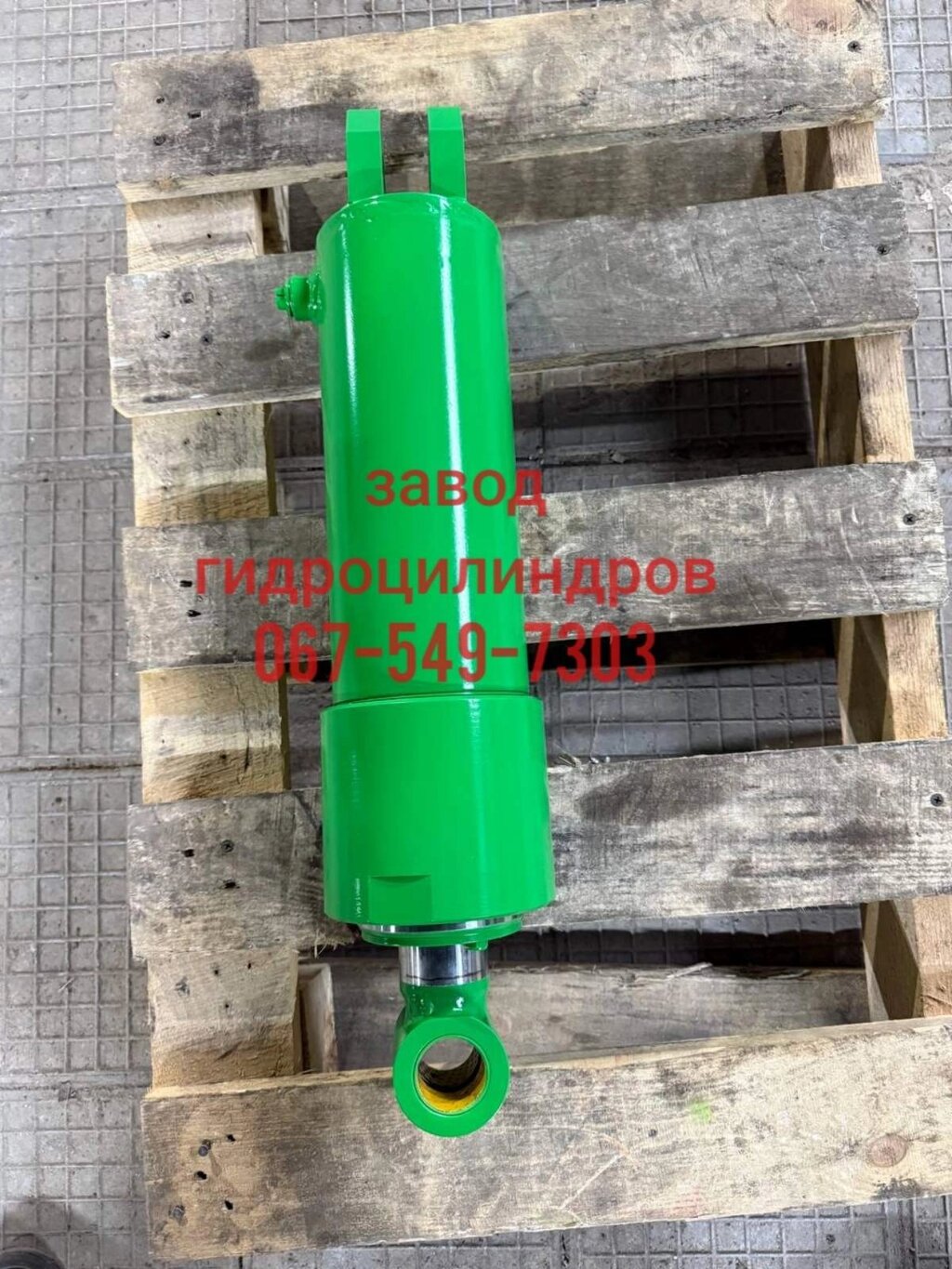

Гідроциліндр оборотного плуга ПОН-5 ГТ-100.50.500.100.35 (ГЦ80.95.50х500.01)

Гідроциліндр повороту рами оборотного плуга ПОН-5 ГТ-100.50.500.100.35 (ГЦ80.95.50х500.01)

Гідроциліндр моделі ГТ-100.50.500.100.35 (ГЦ80.95.50х500.01) призначений для забезпечення плавного та точного обертання рами оборотного плуга ПОН-5. Завдяки своїй міцності та ефективній конструкції, цей гідроциліндр є важливим елементом гідравлічної системи плуга.

Основні технічні характеристики

1. Модель: ГТ-100.50.500.100.35
2. Маркування: ГЦ80.95.50х500.01
3. Технічні параметри:
   • Діаметр поршня: 100мм
   • Діаметр штока: 95 мм
   • Діаметр штока: 80 мм
   • Хід штока: 500 мм
   • Діаметр корпуса: 115 мм
   • Монтажна довжина: 520мм (можливо, загальна довжина у складеному стані).
   • Тип кріплення: Шарнірне (з отворами для пальців).
4. Робочий тиск: До 200 бар (20 МПа).
5. Температурний діапазон: Від -40 °C до +80 °C.
6. Робоча рідина: Гідравлічне масло класу ISO VG 32/46/68.

Призначення

Гідроциліндр використовується для:

• Обертання рами: Забезпечує зміну положення рами плуга для орання ґрунту в обидва боки.
• Фіксації рами в заданому положенні: Завдяки високій герметичності та надійності ущільнень.
• Плавності та точності роботи: Регулює обертання без ривків, що зменшує навантаження на гідросистему трактора.

Особливості конструкції

1. Корпус:

   • Виготовлений із високоякісної сталі з антикорозійним покриттям, що забезпечує тривалий термін служби навіть у важких умовах.

2. Шток:

   • Хромований для захисту від корозії та зносу.
   • Висока міцність дозволяє витримувати великі осьові навантаження.

3. Ущільнення:

   • Виконані з поліуретану або фторопласту для забезпечення герметичності.
   • Захищають від витоків масла навіть при високому робочому тиску.

4. Кріплення:

   • Шарнірні з'єднання з отворами для пальців забезпечують надійність монтажу до конструкції плуга.

5. Захисні елементи:

   • Пилознімачі зменшують ризик потрапляння бруду та води у внутрішні частини гідроциліндра.

Переваги

• Міцність і довговічність: Високоякісні матеріали та хромований шток забезпечують стійкість до зносу.
• Універсальність: Сумісний із плугами ПОН-5 та аналогічною сільськогосподарською технікою.
• Ефективність: Плавне і точне регулювання обертання рами.
• Простота монтажу: Легко інтегрується в конструкцію плуга завдяки стандартним кріпленням.

Експлуатація

Монтаж:

1. Перевірте сумісність гідроциліндра із вашою моделлю плуга.
2. Встановіть гідроциліндр на раму плуга за допомогою стандартних пальців.
3. Підключіть гідравлічні шланги до відповідних штуцерів.

Перед запуском:

1. Переконайтеся у відсутності витоків масла на всіх з'єднаннях.
2. Проведіть тестовий запуск, перевіривши плавність ходу штока.

Обслуговування:

• Регулярно очищуйте корпус і шток від залишків ґрунту та пилу.
• Контролюйте рівень і стан гідравлічного масла в системі.
• Замінюйте ущільнення у разі появи витоків або зносу.

Рекомендації щодо обслуговування

1. Огляд ущільнень:

   • Перевіряйте стан манжет і ущільнень, щоб уникнути витоків.

2. Очищення кріплень:

   • Утримуйте місця з'єднань (проушини, пальці) в чистоті.

3. Підтримання температурного режиму:

   • Уникайте роботи за екстремально низьких температур без прогріву системи.

Де купити

Гідроциліндр ГТ-100.50.500.100.35 (ГЦ80.95.50х500.01) доступний у спеціалізованих магазинах запчастин для сільськогосподарської техніки.

Рекомендовані джерела:

• Офіційні дилери виробників плугів ПОН-5.
• Онлайн-магазини, такі як https://завод-гидроцилиндров.com.ua.
