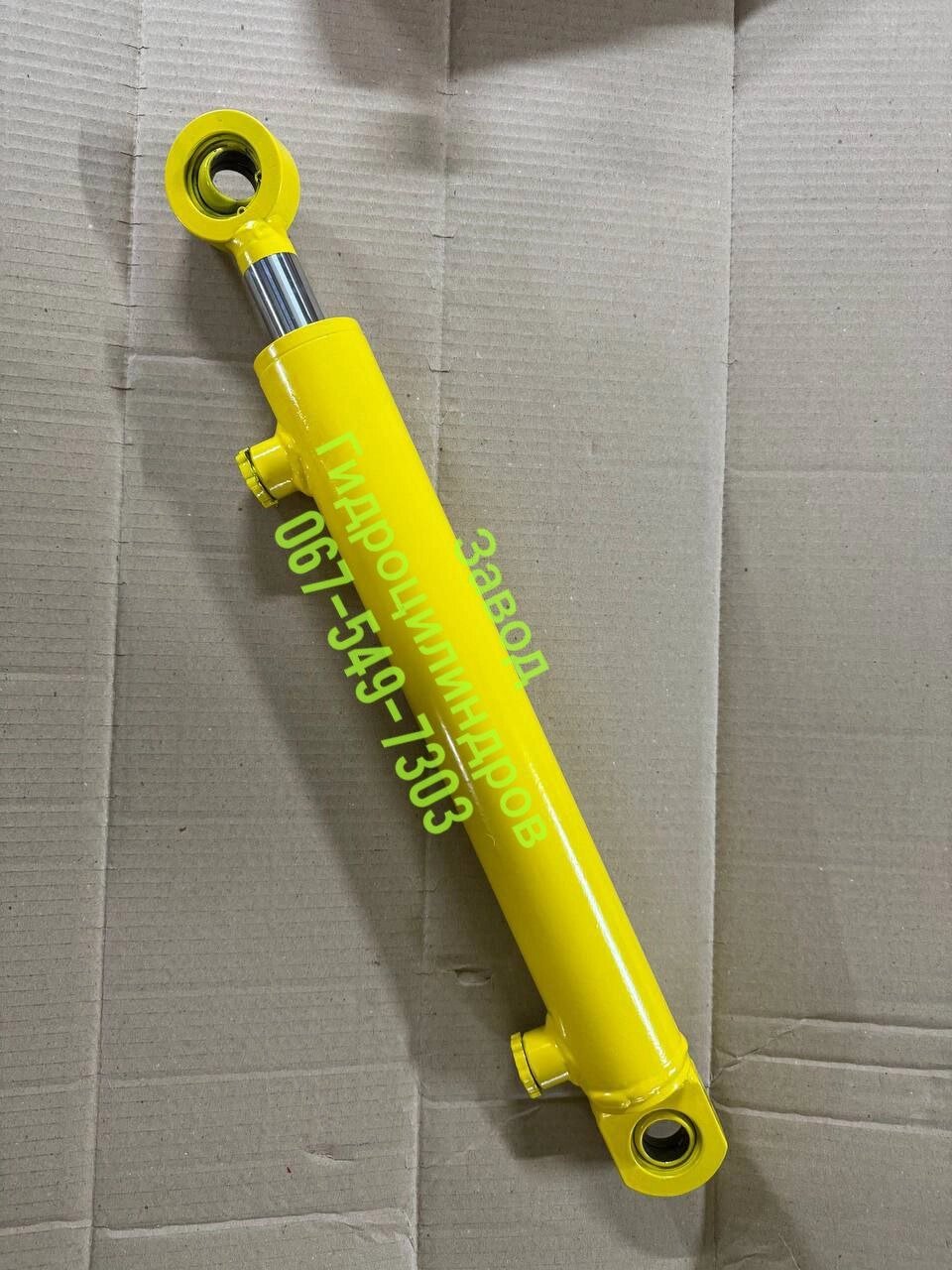

Гідроциліндр ГЦ50.30.700.900 ш/с 25 ( хід штока 700 мм)

Гідроциліндр ГЦ50х30х700х900 ш/с 25 (хід штока 700 мм) – це гідравлічний пристрій, що використовується для передачі механічного руху або сили за рахунок дії гідравлічної рідини. Нижче наведено основну інформацію та технічні характеристики цього гідроциліндра.

Основні характеристики

1. Позначення моделі:

   • ГЦ50 – діаметр поршня 50 мм.
   • 30 – діаметр штока 30 мм.
   • 700 – хід штока 700 мм.
   • 900 – загальна довжина гідроциліндра в складеному стані.
   • ш/с 25 – передбачає стандарт діаметра шарнірного з’єднання.

2. Технічні параметри:

   • Тип: Двосторонньо діючий гідроциліндр.
   • Робочий тиск: До 250 бар (залежно від виробника).
   • Діаметр поршня: 50 мм.
   • Діаметр штока: 30 мм.
   • Хід штока: 700 мм.
   • Кріплення: Шарнірне з'єднання на осях із діаметром отвору 25 мм.

3. Матеріали:

   • Корпус: Сталь високої міцності з антикорозійним покриттям.
   • Шток: Загартована сталь, покрита хромом для захисту від корозії.
   • Ущільнення: Маслобензостійкі матеріали (полиуретан, фторопласт).

4. Робоча рідина:

   • Мінеральні гідравлічні масла відповідно до класу ISO VG 32, 46 або 68.

5. Температурний діапазон:

   • Від -40°C до +85°C.

Застосування

Гідроциліндри цієї моделі широко використовуються в різних сферах:

• Сільськогосподарська техніка: Управління навісним обладнанням (плуги, борони, культиватори).
• Будівельна техніка: Підйомні механізми, бульдозери, екскаватори.
• Промислове обладнання: Преси, маніпулятори, автоматизовані системи.
• Транспорт: Причепи, самоскиди, вантажівки з підйомним кузовом.

Монтаж та експлуатація

1. Підготовка:

   • Перевірте чистоту гідроциліндра перед установкою.
   • Очистіть всі з'єднання та підключення від забруднень.

2. Монтаж:

   • Встановіть циліндр на передбачене місце кріплення.
   • Підключіть гідравлічні шланги до входів і виходів (відповідно до схеми).
   • Забезпечте герметичність з'єднань за допомогою ущільнювальних прокладок або фітингів.

3. Експлуатація:

   • Переконайтеся, що система заповнена гідравлічною рідиною відповідного класу.
   • Проведіть тестовий запуск, перевіряючи наявність витоків та плавність руху штока.

Обслуговування

1. Щоденний огляд:

   • Перевіряйте герметичність системи.
   • Контролюйте рівень гідравлічної рідини.

2. Регулярне технічне обслуговування:

   • Замінюйте зношені ущільнення для уникнення витоків.
   • Проводьте очищення корпусу гідроциліндра від бруду та корозії.

3. Довготривале зберігання:

   • Перед зберіганням злийте гідравлічну рідину.
   • Змастіть шток антикорозійним мастилом.

Можливі несправності та їх усунення

1. Витік гідравлічної рідини:

   • Причина: Зношення ущільнень або пошкодження корпусу.
   • Рішення: Замінити ущільнення або корпус.

2. Нерівномірний рух штока:

   • Причина: Повітря в системі або забруднення.
   • Рішення: Випустити повітря, замінити гідравлічну рідину.

3. Недостатній тиск:

   • Причина: Забруднення фільтрів або низький рівень масла.
   • Рішення: Очистити фільтри, додати масло.
