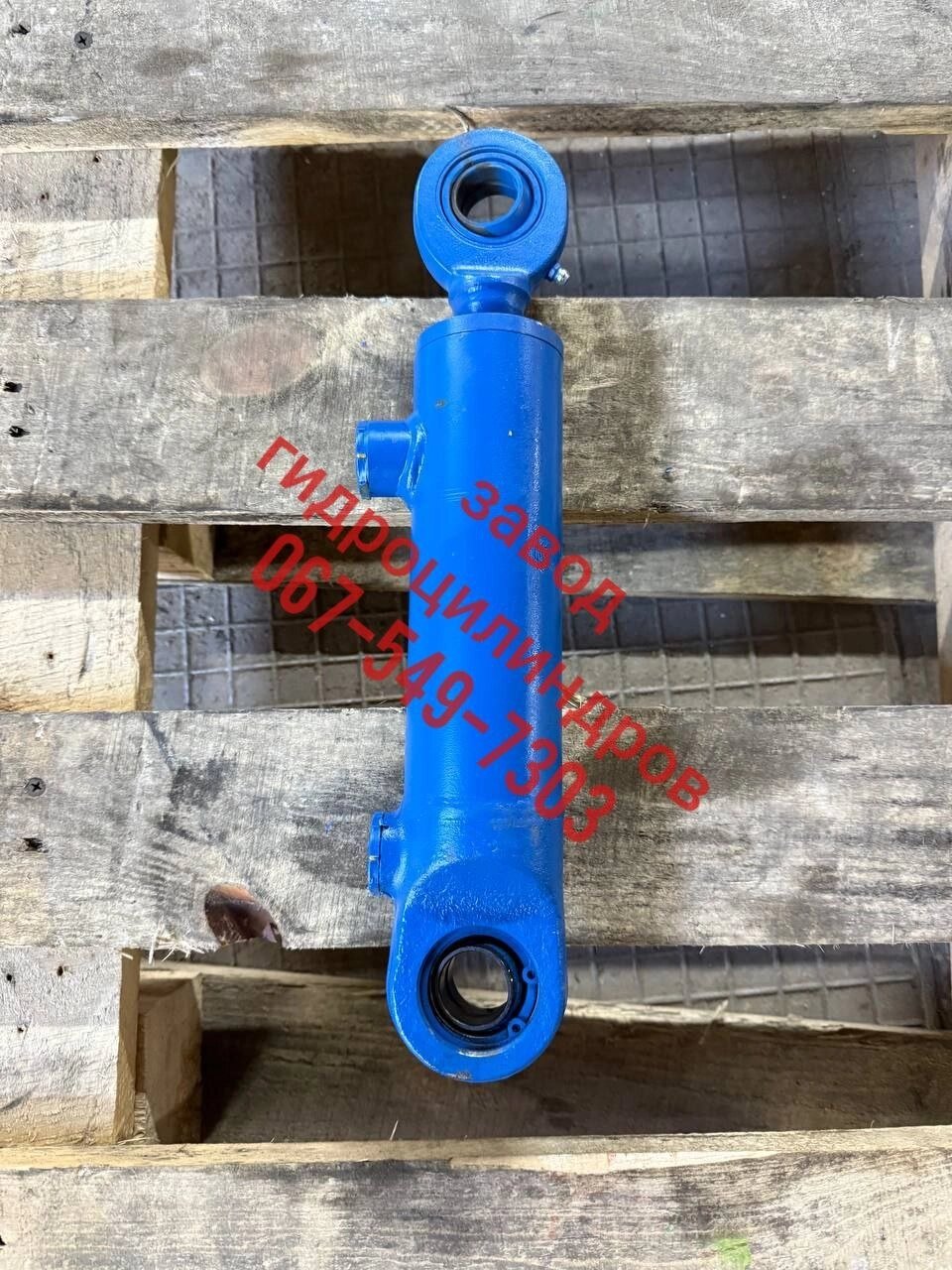

Гідроциліндр цс 50х25х100х305 ШС 25 ( хід штока 100 мм) міні трактор

Гідроциліндр ЦС 50×25×100×305 (ШС 25) належить до рульових або допоміжних гідроциліндрів малої/середньої потужності, який може використовуватися у різних видах сільськогосподарської, комунальної чи промислової техніки. Його основне завдання — передавання гідравлічної сили для зміни або утримання положення робочих органів (рульова тяга, привід невеликих механізмів тощо).

Основне призначення

1. Покращення рульового управління: якщо застосовується як рульовий гідроциліндр, знижує зусилля на кермі та забезпечує плавне повертання коліс.
2. Переміщення допоміжних робочих органів: у невеликих механізмах (приводи заслінок, маркерів, фіксаторів тощо) сільськогосподарської, дорожньої або комунальної техніки.
3. Фіксація робочого органу в заданому положенні завдяки високому тиску в гідросистемі (за умови справних ущільнень та гідрозамків).

Основні технічні характеристики

1. Тип гідроциліндра:

   • Двосторонньої дії (шток може рухатися як на вихід, так і на втягування під тиском оливи).

2. Позначення / Модель:

   • ЦС 50×25×100×305 (ШС 25)
     • “50×25” указує на діаметр поршня 50 мм та штока 25 мм.
     • “100” — хід штока (100 мм).
     • “305” — загальна (монтажна) довжина у складеному стані (або інший конструктивний параметр, що залежить від креслень).
     • “ШС 25” може означати тип кріплення (шарнірне з’єднання / “шарнір з шариком”), діаметр пальця 25 мм чи схожий конструктивний нюанс.

3. Робочий тиск: 16–20 МПа (уточнюється в технічному паспорті виробника).

4. Матеріали:

   • Корпус та шток виготовлені зі сталі підвищеної міцності, розрахованої на високий тиск і вібрації.
   • Шток часто термічно оброблений і хромований для захисту від корозії та зносу.

5. Ущільнення: багатокомпонентні манжети й сальники (пилознімачі), які витримують перепади температур та робочого тиску.

6. Робоча рідина: гідравлічні оливи класу HLP, HVLP (ISO VG 32/46 тощо).

7. Температурний діапазон: від -40 до +80 °C (залежить від типу ущільнень та мастильних матеріалів).

Конструктивні особливості

1. Компактний розмір

   • Хід штока 100 мм та монтажна довжина близько 305 мм роблять гідроциліндр зручним у встановленні на техніку з обмеженим простором.

2. Шарнірне кріплення (ШС 25)

   • Може мати проушини (вушка) зі сферичними вставками чи пальцями Ø25 мм, що забезпечує вільний рух без перекосів.
   • Монтується за допомогою пальців і кронштейнів на рамі техніки.

3. Товстостінний корпус

   • Дозволяє працювати за тиску 16–20 МПа.
   • Має захисне (лакофарбове) покриття для запобігання корозії в складних умовах експлуатації.

4. Хромований шток

   • Підвищує зносостійкість і мінімізує тертя.
   • Стійкий до подряпин, іржі й механічних пошкоджень.

Переваги

1. Легке встановлення: невелика монтажна довжина (305 мм) і стандартне шарнірне кріплення спрощують монтаж у різних вузлах техніки.
2. Достатній тиск для більшості завдань: номінал 16–20 МПа відповідає потребам малої та середньої потужності (рульова, додаткові приводи).
3. Надійність у складних умовах: хромований шток і ущільнення витримують пил, бруд, вологу й перепади температур.
4. Універсальність: може застосовуватися в сільгосптехніці (МТЗ, Т-40, тощо) або в будь-яких механізмах із відповідними параметрами.

Рекомендації з експлуатації та обслуговування

1. Контроль рівня та якості оливи

   • Застосовуйте чисте масло (ISO VG 32/46) з фільтрацією.
   • Недостатній рівень або занадто забруднена олива можуть призвести до ривків, підтікання, падіння тиску.

2. Огляд штока

   • Слідкуйте за станом поверхні штока (задири, корозія).
   • Будь-які ушкодження прискорюють зношування ущільнень та спричиняють витоки.

3. Заміна ущільнень

   • При підтіканнях або зниженні сили циліндра перевіряйте стан манжет і сальників.
   • Використовуйте рекомендовані виробником комплекти ущільнень.

4. Перевірка кріплень

   • Шарнірні з’єднання, проушини, пальці мають бути без люфтів та тріщин.
   • Неправильна фіксація призводить до перекосів і швидкого зношування.

5. Температурні режими

   • При низьких температурах — прогрів гідросистеми чи використання зимових масел.
   • Не допускайте перегрівання робочої рідини при інтенсивній роботі в теплу пору.

Застосування

• Рульова система: малогабаритних тракторів, навантажувачів, комунальної техніки, якщо потрібен невеликий хід (100 мм) і діаметр штока 25 мм.
• Додаткові приводи для позиціонування робочих органів (затискачі, заслінки, маркери, фіксатори).
• Деякі сільськогосподарські машини (наприклад, трактори МТЗ, Т-40) з відповідними гідросистемами.

Висновок

Гідроциліндр ЦС 50×25×100×305 (ШС 25) — це компактне та надійне рішення для механізмів, де потрібен порівняно невеликий хід (100 мм) і помірне робоче зусилля. Він забезпечує стійку роботу при тиску 16–20 МПа завдяки якісним матеріалам, хромованому штоку, та ефективним ущільненням.

Для максимально тривалої експлуатації необхідно:

• Застосовувати належну гідравлічну оливу (ISO VG 32/46).
• Регулярно оглядати шток і ущільнення.
• Перевіряти кріплення шарнірного з’єднання (ШС 25).
