Гідроциліндр ЦС 63х32х200х485 шс ПЛУГ ПОН

Гідроциліндр ЦС 63х32х200х485 ШС для плуга ПОН

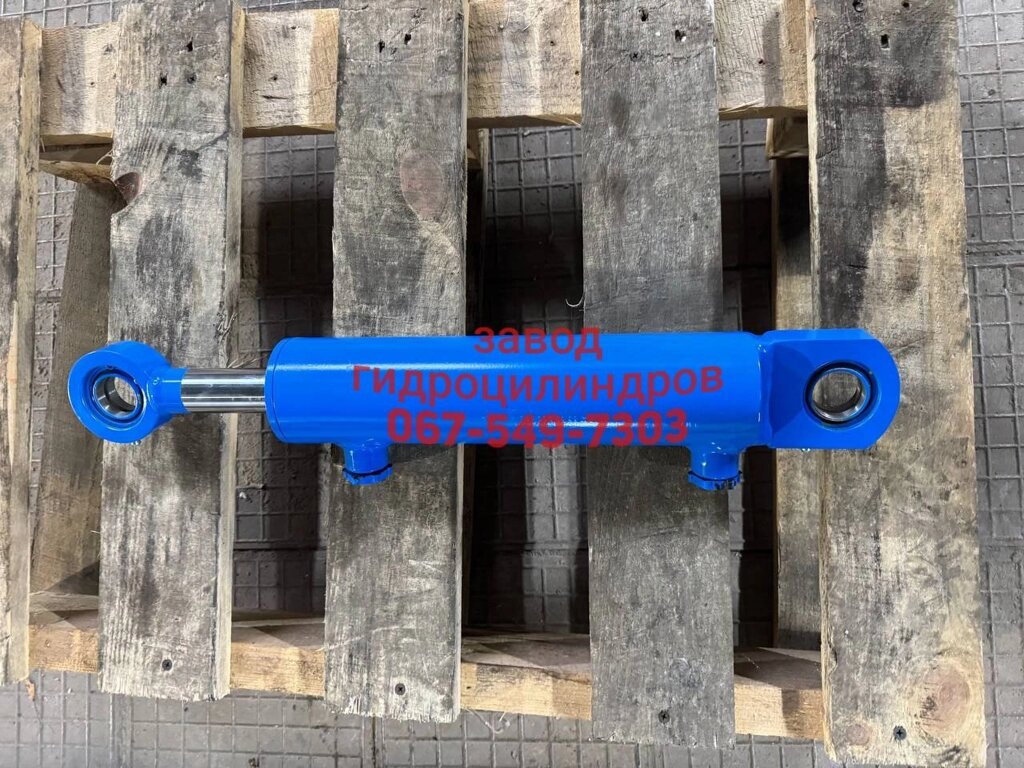

Гідроциліндр ЦС 63х32х200х485 ШС – це гідравлічний механізм двосторонньої дії, призначений для керування рамою та робочими органами плугів ПОН. Його основна функція – поворот, підйом і фіксація робочого положення плуга під час обробки ґрунту. Завдяки надійній конструкції, високій міцності та герметичності, цей гідроциліндр забезпечує стабільну та ефективну роботу в складних умовах експлуатації.

Основні технічні характеристики

• Модель: ЦС 63х32х200х485 ШС
• Призначення: Використовується для плугів ПОН
• Тип: Двосторонньої дії
• Технічні параметри:
  • Діаметр поршня: 63 мм
  • Діаметр штока: 32 мм
  • Хід штока: 200 мм
  • Загальна довжина у складеному стані: 485 мм
  • Тип кріплення: Шарнірне (проушини для пальців)
• Робочий тиск: До 200 бар (20 МПа)
• Температурний діапазон: від -40°C до +80°C
• Робоча рідина: Гідравлічне масло ISO VG 32/46/68

Призначення

Гідроциліндр ЦС 63х32х200х485 ШС використовується для:
✅ Керування поворотом рами плуга – забезпечує зміну напрямку орання.
✅ Фіксації плуга в заданому положенні – утримує робочі органи в робочій або транспортній позиції.
✅ Регулювання робочого положення плуга – дозволяє адаптувати техніку до різних умов роботи.

Підходить для плугів серії ПОН, а також аналогічних сільськогосподарських агрегатів.

Конструктивні особливості

1. Корпус:

• Виготовлений із високоміцної сталі, що забезпечує стійкість до навантажень і ударів.
• Антикорозійне покриття захищає від вологи, пилу та агресивного середовища.

2. Шток:

• Хромований, що гарантує захист від корозії та механічного зношення.
• Посилена конструкція дозволяє витримувати великі осьові навантаження.

3. Ущільнення:

• Виконані з поліуретану або фторопласту, що забезпечує герметичність навіть під високим тиском.
• Захищають від витоків масла та мінімізують зношення компонентів.

4. Кріплення:

• Шарнірні з’єднання (проушини для пальців) забезпечують надійне кріплення до рами плуга.

5. Захисні елементи:

• Пилознімачі зменшують ризик потрапляння бруду та води у робочу область гідроциліндра.

Переваги

✅ Точне регулювання – забезпечує стабільне положення плуга без люфтів.
✅ Довговічність – якісні матеріали та покриття гарантують стійкість до зношення.
✅ Сумісність із плугами ПОН – підходить для широкого спектра сільськогосподарської техніки.
✅ Захист від корозії – хромований шток і антикорозійне покриття корпусу забезпечують довговічність.
✅ Герметичність – ущільнювальні елементи гарантують відсутність витоків масла.

Експлуатація

Монтаж:

1 Очистіть місце кріплення на рамі плуга.
2 Встановіть гідроциліндр у передбачене кріплення та зафіксуйте монтажними пальцями.
3 Підключіть гідравлічні шланги до відповідних портів.
4 Перевірте герметичність з'єднань.

Перед запуском:

• Перевірте рівень масла у гідросистемі.
• Виконайте тестовий запуск, перевіряючи плавність ходу штока.

Обслуговування:

🔹 Очищуйте шток і корпус від пилу та бруду.
🔹 Перевіряйте рівень та якість гідравлічного масла.
🔹 Контролюйте ущільнення та замінюйте їх у разі виявлення витоків.
🔹 Оглядайте кріплення на предмет зношення та люфтів.

Рекомендації щодо обслуговування

1 Перевірка ущільнень:

• Якщо виявлено витоки масла або зниження тиску, необхідно замінити ущільнювачі.

2 Контроль кріплень:

• Регулярно перевіряйте монтажні пальці та проушини на предмет зношення.

3 Сезонне обслуговування:

• Використовуйте низькотемпературне гідравлічне масло для роботи в зимовий період.
• Перед зимовою експлуатацією перевіряйте стан ущільнень та кріплень.
