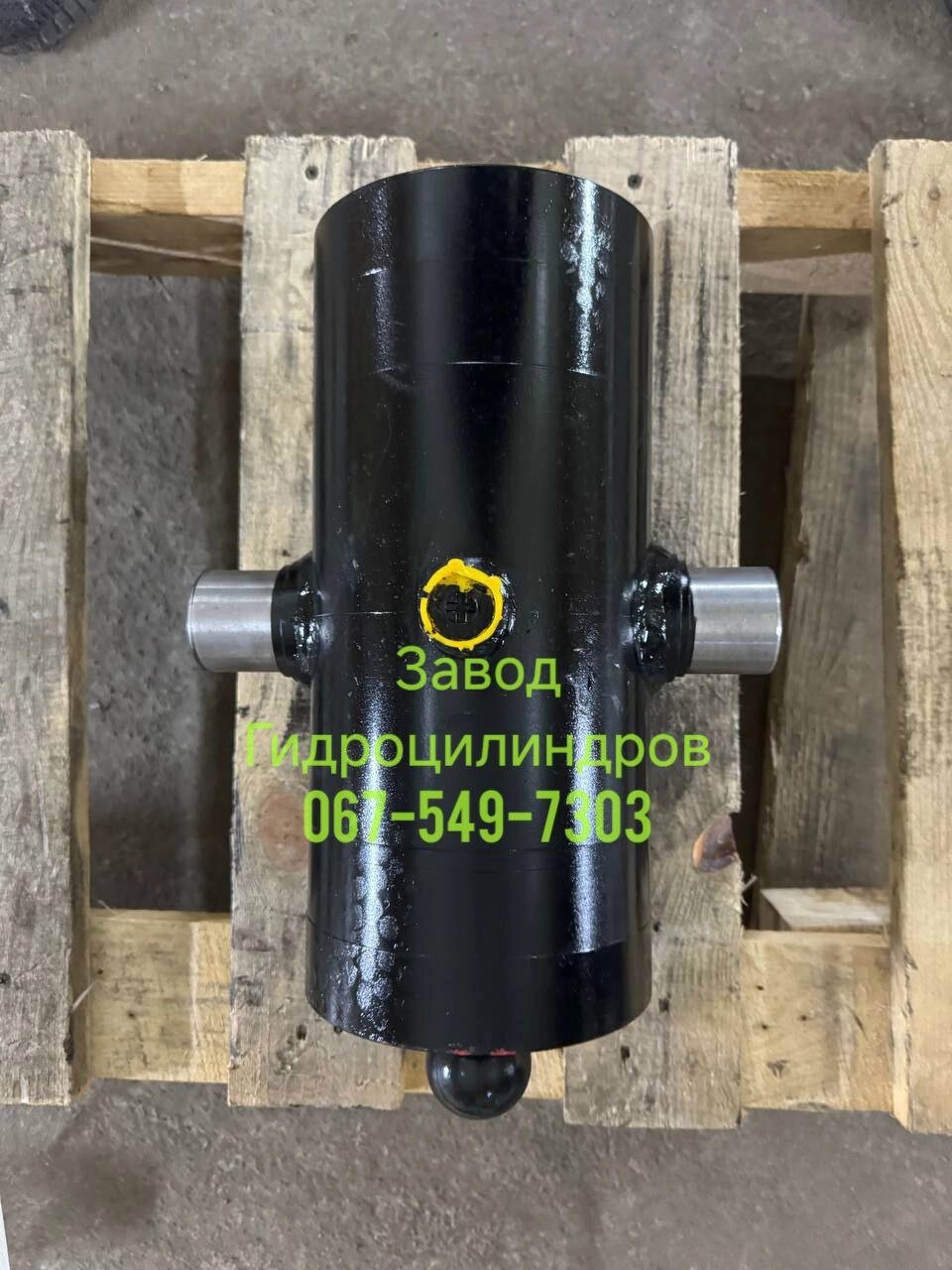

Гідроциліндр ГАЗ-САЗ 5 штоковий (5х135) ГЦ3507-01-8603010

Гідроциліндр ГАЗ-САЗ 5-штоковий ГЦ3507-01-8603010

Гідроциліндр ГЦ3507-01-8603010 – це п’ятиштоковий телескопічний гідравлічний механізм, призначений для підйому та опускання кузова самоскидних автомобілів ГАЗ-САЗ. Завдяки багатоступеневій конструкції цей гідроциліндр забезпечує високу висоту підйому кузова при компактних розмірах у складеному стані, що робить його ідеальним рішенням для вантажного транспорту, що працює з сипучими матеріалами.

Основні технічні характеристики

• Модель: ГЦ3507-01-8603010
• Призначення: Гідропідйом кузова самоскидів ГАЗ-САЗ
• Тип: Телескопічний, 5-штоковий
• Технічні параметри:
  • Робочий тиск: До 200 бар (20 МПа)
  • Діаметр першого (основного) ступеня: 135 мм
  • Діаметр наступних штоків: 115.95.75.55мм
  • Повний хід висування: 1050 мм
  • Загальна довжина у складеному стані: 405 мм
  • Маса: близько 45 кг
• Тип кріплення:
  • Установлюється в горизонтальному положенні на раму самоскида
• Робоча рідина: Гідравлічне масло ISO VG 32/46/68
• Температурний діапазон: від -40°C до +80°C

Призначення та застосування

Гідроциліндр ГЦ3507-01-8603010 використовується для:
✅ Підйому кузова самоскида – забезпечує ефективне вивантаження сипучих матеріалів.
✅ Фіксації кузова у піднятому положенні – підвищує безпеку під час розвантаження.
✅ Плавного опускання кузова – мінімізує ривки та навантаження на гідросистему.

Підходить для моделей самоскидів ГАЗ-САЗ, а також аналогічних вантажівок, обладнаних телескопічними гідроциліндрами відповідного типу.

Особливості конструкції

1. Телескопічна багатоступенева система:

• 5 штоків забезпечують великий хід висування при компактних розмірах у складеному стані.
• Завдяки телескопічній конструкції можлива максимальна висота підйому кузова.

2. Корпус та штоки:

• Виготовлені з високоміцної сталі, що витримує високі механічні навантаження.
• Хромовані штоки для захисту від корозії та зносу.

3. Ущільнення:

• Виконані з поліуретану або фторопласту, що гарантує герметичність навіть при тривалих навантаженнях.

4. Надійна система кріплення:

• Спеціальні монтажні отвори та опорні елементи для надійної фіксації на рамі самоскида.

5. Захисні елементи:

• Пилознімачі запобігають потраплянню бруду, пилу та води всередину механізму.

Переваги

✅ Висока надійність – міцна сталева конструкція та якісні ущільнення забезпечують довговічність.
✅ Компактність у складеному стані – завдяки телескопічному механізму гідроциліндр займає мінімум місця.
✅ Збільшена висота підйому кузова – 5-ступеневий механізм забезпечує максимальне розвантаження.
✅ Герметичність – якісні ущільнювальні матеріали гарантують відсутність витоків масла.
✅ Стійкість до корозії – хромовані штоки та захисне покриття корпусу дозволяють використовувати гідроциліндр у різних умовах.
✅ Сумісність з самоскидами ГАЗ-САЗ – ідеально підходить для заміни або ремонту оригінального гідроциліндра.

Експлуатація

Монтаж:

1 Очистити посадкове місце на рамі самоскида.
2 Встановити гідроциліндр у передбачене кріплення та зафіксувати монтажними пальцями.
3 Підключити гідравлічні шланги до подаючих і зливних отворів.
4 Переконатися у відсутності витоків масла.

Перед запуском:

• Заповнити систему гідравлічним маслом рекомендованого типу.
• Провести тестове підняття та опускання кузова для перевірки плавності роботи.

Обслуговування:

🔹 Очищення штоків та корпусу від пилу та залишків матеріалів.
🔹 Перевірка рівня та чистоти гідравлічного масла.
🔹 Контроль ущільнень на предмет витоків.
🔹 Огляд кріпильних елементів на предмет зносу та ослаблення.

Рекомендації щодо обслуговування

1 Огляд ущільнень:

• При появі витоків або зниженні тиску замініть ущільнення.

2 Перевірка кріплень:

• Регулярно перевіряйте монтажні пальці та проушини на наявність люфтів та пошкоджень.

3 Температурний режим:

• Взимку використовуйте низькотемпературне гідравлічне масло.
• Уникайте роботи при екстремально низьких температурах без попереднього прогріву системи.

Де купити?

Гідроциліндр ГЦ3507-01-8603010 для ГАЗ-САЗ можна придбати у:
🔹 Офіційних дилерів ГАЗ-САЗ
🔹 Сервісних центрах та магазинах гідравлічного обладнання
🔹 Інтернет-магазинах, таких як:
👉 https://завод-гидроцилиндров.com.ua
