Гідроциліндр 100.50.400.700 ( хід штока 400 мм) для сільгоспмашин

Гідроциліндр 100.50.400.700 ( хід штока 400 мм) для сільгоспмашин

Гідроциліндр 100.50.400.700 ( хід штока 400 мм)   для сільгоспмашин від компанії Завод Гідроциліндрів - фото 1
7 700 ₴
Мін. сума замовлення 1 000 ₴
В наявності

Доставка

Детальніше про доставку

Оплата

Характеристики

Код товару
100х50х400
Виробник
Власне виробництво
Країна виробництва
Україна
Тип
поршневі
Призначення
для поливальної і зрошувальної техніки, для спецтехніки
Стан
нове

Опис

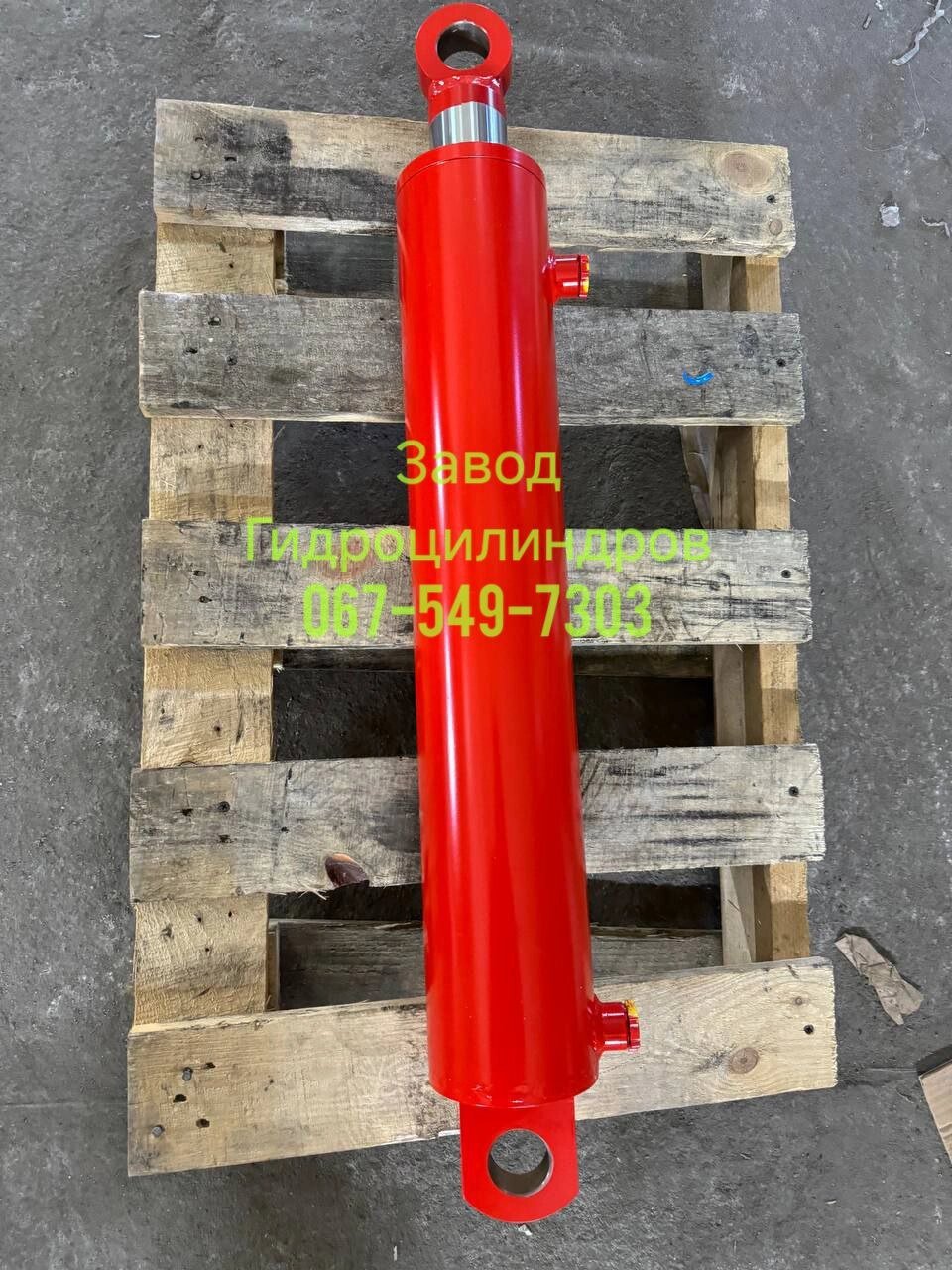

Гідроциліндр 100.50.400.700 – це поршневий гідроциліндр двосторонньої дії, з діаметром поршня 100 мм, діаметром штока 50 мм, ходом штока 400 мм і монтажною довжиною в складеному стані 700 мм (зазвичай мається на увазі відстань «між центрами вушок» у максимально втягнутому положенні). Подібні гідроциліндри часто застосовуються в сільгоспмашинах, зокрема в різноманітних причепах, прес-підбирачах, навісному обладнанні тощо, де потрібна двостороння дія гідросистеми.


Основні характеристики

  1. Діаметр поршня (внутрішній діаметр циліндра), мм: 100
  2. Діаметр штока, мм: 50
  3. Хід штока, мм: 400
  4. Монтажна довжина (у складеному стані), мм: 700

    Найчастіше вказується відстань між центрами вушок (або інші стандартизовані точки кріплення).

  5. Тип дії: двостороння (поршнева конструкція), що дозволяє створювати зусилля як на висуванні, так і на втягуванні штока.
  6. Робочий тиск:
    • Номінальний: 16 МПа (160 бар).
    • Максимальний (випробувальний): 20–21 МПа (200–210 бар).
  7. Робоче середовище: гідравлічні оливи з рекомендованим класом в’язкості (зазвичай HV, HM).

Сила гідроциліндра при різних тисках

1. Сила на поршневій порожнині (шток висувається)

  • Площа поршня:

    Aпорш=π×D24=π×10024≈7,854 мм2 A_\text{порш} = \frac{\pi \times D^2}{4} = \frac{\pi \times 100^2}{4} \approx 7{,}854\ \text{мм}^2Aпорш =4π×D2 =4π×1002 7,854 мм2
  • Сила при 16 МПа (160 бар):

    Fвисув=Aпорш×P=7,854 мм2×16 МПа≈125,664 Н≈12,8 т F_\text{висув} = A_\text{порш} \times P = 7{,}854\ \text{мм}^2 \times 16\ \text{МПа} \approx 125{,}664\ \text{Н} \approx 12{,}8\ \text{т}Fвисув =Aпорш ×P=7,854 мм2×16 МПа125,664 Н12,8 т

2. Сила на штоковій порожнині (шток втягується)

  • Ефективна площа з боку штока

    Aшток=Aпорш−π×d24=7,854−3,14159×5024=7,854−1,963≈5,891 мм2 A_\text{шток} = A_\text{порш} - \frac{\pi \times d^2}{4} = 7{,}854 - \frac{3{,}14159 \times 50^2}{4} = 7{,}854 - 1{,}963 \approx 5{,}891\ \text{мм}^2Aшток =Aпорш 4π×d2 =7,85443,14159×502 =7,8541,9635,891 мм2
  • Сила при 16 МПа:

    Fвтяг=Aшток×P=5,891×16 МПа≈94,256 Н≈9,4 т F_\text{втяг} = A_\text{шток} \times P = 5{,}891 \times 16\ \text{МПа} \approx 94{,}256\ \text{Н} \approx 9{,}4\ \text{т}Fвтяг =Aшток ×P=5,891×16 МПа94,256 Н9,4 т

Таким чином, за номінального тиску 16 МПа можна очікувати до ~12,8 тонн на висуванні й ~9,4 тонн на втягуванні. При збільшенні тиску (наприклад, до 20 МПа) зусилля зростає пропорційно.


Сфера застосування у сільгосптехніці

  1. Причепи та кузови:
    • Підйом та опускання бортів, підняття різних механізмів.
  2. Навісне обладнання на трактор:
    • Регулювання положення плугів, культиваторів, борін і т. д.
  3. Прес-підбирачі, тюкопреси:
    • Зміна положення притискних камер, механізмів зсуву тощо.
  4. Інше допоміжне обладнання:
    • Керування клапанами, затворами, шнеками.

Монтаж та експлуатація

  1. Кріплення:

    • Найчастіше через вушка на торцях корпусу та на кінці штока.
    • Необхідно перевіряти відповідність діаметра і довжини палець (шпинделів), щоб уникнути деформації.
  2. Гідросистема:

    • Потрібен гідронасос, який забезпечить робочий тиск у межах 16–20 МПа.
    • Розподільник – для реверсивної (двосторонньої) дії.
    • Маслобак – достатнього об’єму, з фільтрами для очищення рідини.
  3. Обслуговування:

    • Перевірка герметичності ущільнень та стану штока (не допустити корозії, механічних пошкоджень).
    • Регулярна заміна або очищення гідравлічної оливи для забезпечення стабільної роботи.
  4. Додаткові захисні елементи:

    • Пильовики на шток, щоб захищати від пилу, бруду та випадкових пошкоджень у польових умовах.

Переваги гідроциліндра 100.50.400.700

  • Достатня сила для більшості сільгоспоперацій, зокрема підіймання, опускання та регулювання робочих органів.
  • Порівняно компактні розміри (700 мм у складеному стані), що зручно при монтажі в обмеженому просторі.
  • Хід 400 мм – оптимальний для широкого спектра застосувань (регулювання висоти робочих вузлів, відкриття-закриття затворів, шнеків тощо).

Якщо вам потрібні точні креслення, специфічні кріплення чи додаткові характеристики (наприклад, тип ущільнень, різьбові з’єднання на штуцерах, тип сталі для штока і т. д.), звертайтеся до конкретного виробника, оскільки параметри можуть незначно відрізнятися залежно від заводу-виробника.
