Гідроциліндр 100.50.500.800 ( хід штока 500 мм) для дровокола

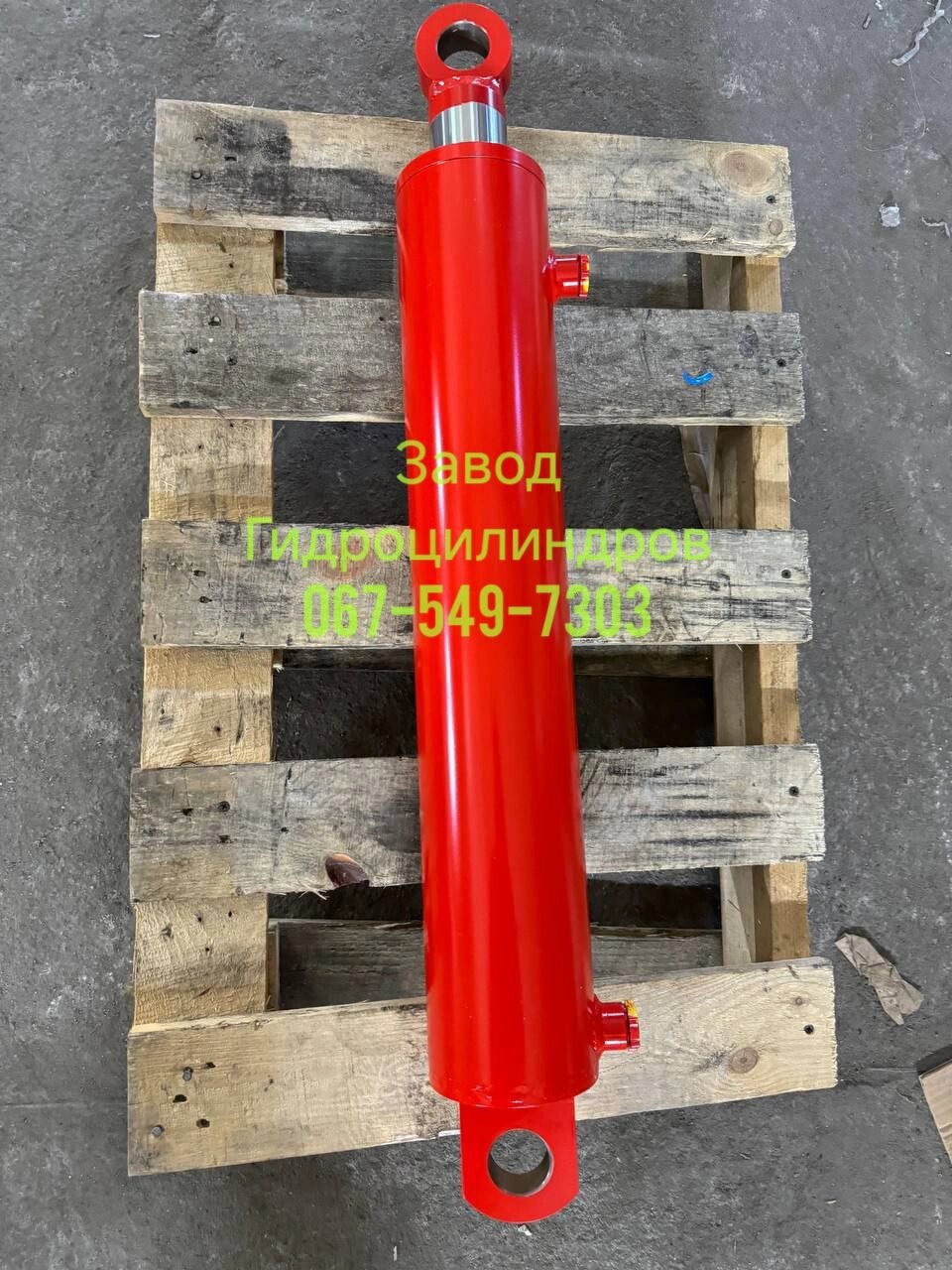

Гідроциліндр 100.50.500.800 – це поршневий гідроциліндр двосторонньої дії, часто застосовується як силовий елемент у дровоколах для розколювання колод. Розглянемо його основні параметри детальніше.

Основні характеристики

1. Діаметр поршня (внутрішній діаметр циліндра), мм: 100
2. Діаметр штока, мм: 50
3. Хід штока, мм: 500
4. Монтажна довжина (у складеному стані), мм: 800

   Зазвичай мається на увазі відстань «між центрами вушок» (або іншими кріпильними точками), коли шток повністю втягнутий.

5. Тип дії: двостороннього (поршневого) типу, що дає змогу працювати на висування та втягування штока під тиском.
6. Робочий тиск:
   • Номінальний: 16 МПа (160 бар).
   • Максимальний (випробувальний): до 20–21 МПа (200–210 бар).
7. Робоче середовище: переважно гідравлічні оливи з в’язкістю у межах, рекомендованих виробником циліндра (найчастіше HV, HM).

Розрахункова сила гідроциліндра

Сила на поршневій порожнині (шток висувається)

1. Площа поршня, AпоршA_\text{порш}Aпорш

   Aпорш=π×D24=π×10024≈7,854 мм2 A_\text{порш} = \frac{\pi \times D^2}{4} = \frac{\pi \times 100^2}{4} \approx 7{,}854\ \text{мм}^2Aпорш =4π×D2 =4π×1002 ≈7,854 мм2

2. Сила при номінальному тиску 16 МПа:

   Fвихід=Aпорш×P=7,854 мм2×16 МПа≈125,664 Н≈12,8 т F_\text{вихід} = A_\text{порш} \times P = 7{,}854\ \text{мм}^2 \times 16\ \text{МПа} \approx 125{,}664\ \text{Н} \approx 12{,}8\ \text{т}Fвихід =Aпорш ×P=7,854 мм2×16 МПа≈125,664 Н≈12,8 т

Сила на штоковій порожнині (шток втягується)

1. Ефективна площа з боку штока менша, бо від загальної площі поршня віднімається площа перерізу самого штока:

   Aшток=Aпорш−π×d24=π×10024−π×5024=7,854−1,963≈5,891 мм2 A_\text{шток} = A_\text{порш} - \frac{\pi \times d^2}{4} = \frac{\pi \times 100^2}{4} - \frac{\pi \times 50^2}{4} = 7{,}854 - 1{,}963 \approx 5{,}891\ \text{мм}^2Aшток =Aпорш −4π×d2 =4π×1002 −4π×502 =7,854−1,963≈5,891 мм2

2. Сила при тому ж робочому тиску 16 МПа:

   Fвтяг=Aшток×P=5,891 мм2×16 МПа≈94,256 Н≈9,4 т F_\text{втяг} = A_\text{шток} \times P = 5{,}891\ \text{мм}^2 \times 16\ \text{МПа} \approx 94{,}256\ \text{Н} \approx 9{,}4\ \text{т}Fвтяг =Aшток ×P=5,891 мм2×16 МПа≈94,256 Н≈9,4 т

Таким чином, максимальна сила при висуванні штока становить близько 12,8 тонн, а при втягуванні – близько 9,4 тонн (за умови робочого тиску 16 МПа). При підвищенні тиску (наприклад, до 20 МПа) ці показники збільшуються пропорційно.

Застосування у дровоколах

• Завдяки поршню діаметром 100 мм та робочому тиску до 16–20 МПа, гідроциліндр здатен створювати достатнє зусилля, щоб розколювати навіть тверді породи деревини.
• Залежно від конструкції дровокола, циліндр монтується горизонтально або вертикально: шток своєю «п’ятою» (через кріплення або перехідник) штовхає клин, який розколює деревину.
• Довжина ходу 500 мм достатня для роботи з полінами різного розміру.
• Важливо дібрати відповідний гідронасос, розподільник і маслобак із фільтрами для забезпечення стабільної роботи, плавного руху штока та достатнього охолодження робочої рідини.

Монтаж та обслуговування

1. Кріплення:

   • Найчастіше виконується через вушка (шарніри) на торцях циліндра й штока.
   • Зверніть увагу на правильний підбір пальців (штифтів) відповідного діаметра та категорії міцності.

2. Регулярна перевірка герметичності:

   • Стан ущільнень (манжет, сальників).
   • Стан штока (щоб уникнути корозії та механічних пошкоджень).

3. Заміна масла:

   • Згідно з регламентом або за потреби (у разі забруднень, піноутворення тощо).
   • Використовувати оливи з відповідним класом в’язкості та чистоти.

4. Додатковий захист штока:

   • При роботі у забруднених умовах (стружка, деревна тирса) бажано встановлювати пилознімні пристрої або захисні кожухи.

Висновок

Гідроциліндр 100.50.500.800 із ходом штока 500 мм зазвичай є надійним рішенням для дровоколів середньої та підвищеної потужності, забезпечуючи необхідне зусилля в межах 9–13 тонн (залежно від робочого тиску) і прийнятну довжину висування для комфортного розколювання різних за розміром полін. Для точної інтеграції у ваш дровокол слід також враховувати конструкцію кріплень, гідросистему, а за потреби – узгодити монтажні розміри з виробником.
