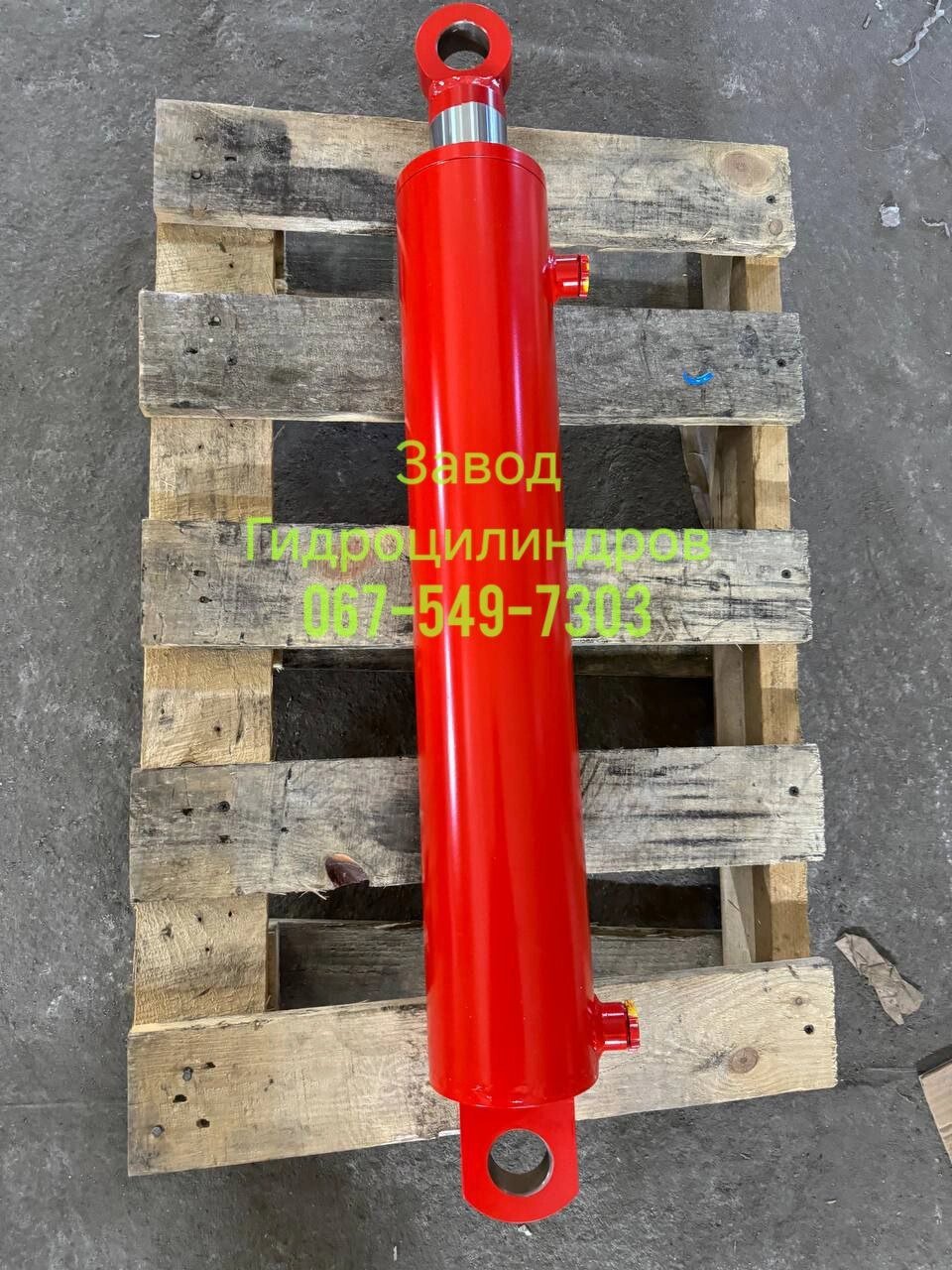

Гідроциліндр 100.60.500.800 ( хід штока 500 мм) для дровокола

Гідроциліндр 100.60.500.800 – це здебільшого двосторонньої дії (поршневий) гідроциліндр, у якому:

• 100 мм – внутрішній діаметр (діаметр циліндра),
• 60 мм – діаметр штока,
• 500 мм – номінальний хід штока,
• 800 мм – як правило, «монтажний розмір» (міжосьова відстань у складеному стані) або інша габаритна характеристика залежно від стандарту/виробника.

Такі гідроциліндри часто використовують для дровоколів, оскільки діаметр поршня 100 мм і робочий тиск (як правило, до 16–20 МПа) дають змогу отримати достатню силу розколювання.

Орієнтовні технічні параметри

1. Тип дії: двостороннього (поршневого) типу.
2. Робочий тиск:
   • Номінально 16 МПа (160 бар),
   • Максимально допустимий/випробувальний – до 20–21 МПа (200–210 бар).
3. Хід штока: 500 мм.
4. Діаметр поршня (внутрішній циліндр): 100 мм.
5. Діаметр штока: 60 мм.
6. Монтажна довжина (Lmin): близько 800 мм (у складеному стані – від центру переднього вушка до центру заднього вушка).
7. Робоче середовище: гідравлічні оливи (HV, HM тощо) з кінематичною в’язкістю зазвичай у діапазоні 10–100 мм²/с (cSt) за температури експлуатації.
8. Швидкість руху штока: зазвичай до 0,5 м/с (залежно від конструкції гідроциліндра та системи).

Приблизний розрахунок сили для дровокола

• Площа поршня AA ≈ π×D24\frac{\pi \times D^2}{4}
  де D=100D = 100 мм. A≈3,14159×10024=3,14159×100004=≈7854 мм2 A \approx \frac{3{,}14159 \times 100^2}{4} = \frac{3{,}14159 \times 10000}{4} = \approx 7854\ \text{мм}^2
• Сила на шток при тиску 16 МПа (160 бар): F=A×P=7854 мм2×16 МПа=7854×16 Н≈125,7×103 Н=125,7 kN F = A \times P = 7854\ \text{мм}^2 \times 16\ \text{МПа} = 7854 \times 16\ \text{Н} \approx 125{,}7 \times 10^3\ \text{Н} = 125{,}7\ \text{kN} або близько 12,8 тонн (у напрямку штока «на виході»).

Зі збільшенням тиску (до 20 МПа) сила пропорційно зростає і може досягати ~16 тонн. Ці значення дають змогу успішно розколювати навіть тверді породи деревини.

Застосування та монтаж

• Гідроциліндр монтують на раму дровокола (часто стаціонарну) так, щоб шток «штовхав» ніж або клин для розколювання деревини.
• Важливо правильно підібрати насос, гідророзподільник та маслобак, аби забезпечити необхідний тиск, витрату оливи та охолодження.
• Слід урахувати, що надійність гідроциліндра залежить від якості ущільнень і правильності обслуговування (регулярна заміна оливи, фільтрація, захист штока від забруднень).

Якщо вам потрібні точні креслення, монтажні розміри (діаметр вушок, товщина втулок, посадкові місця під підшипники чи шарніри тощо), рекомендуємо звернутися до виробника або вивчити технічну документацію саме на модель, яку ви плануєте встановлювати на дровокол.
