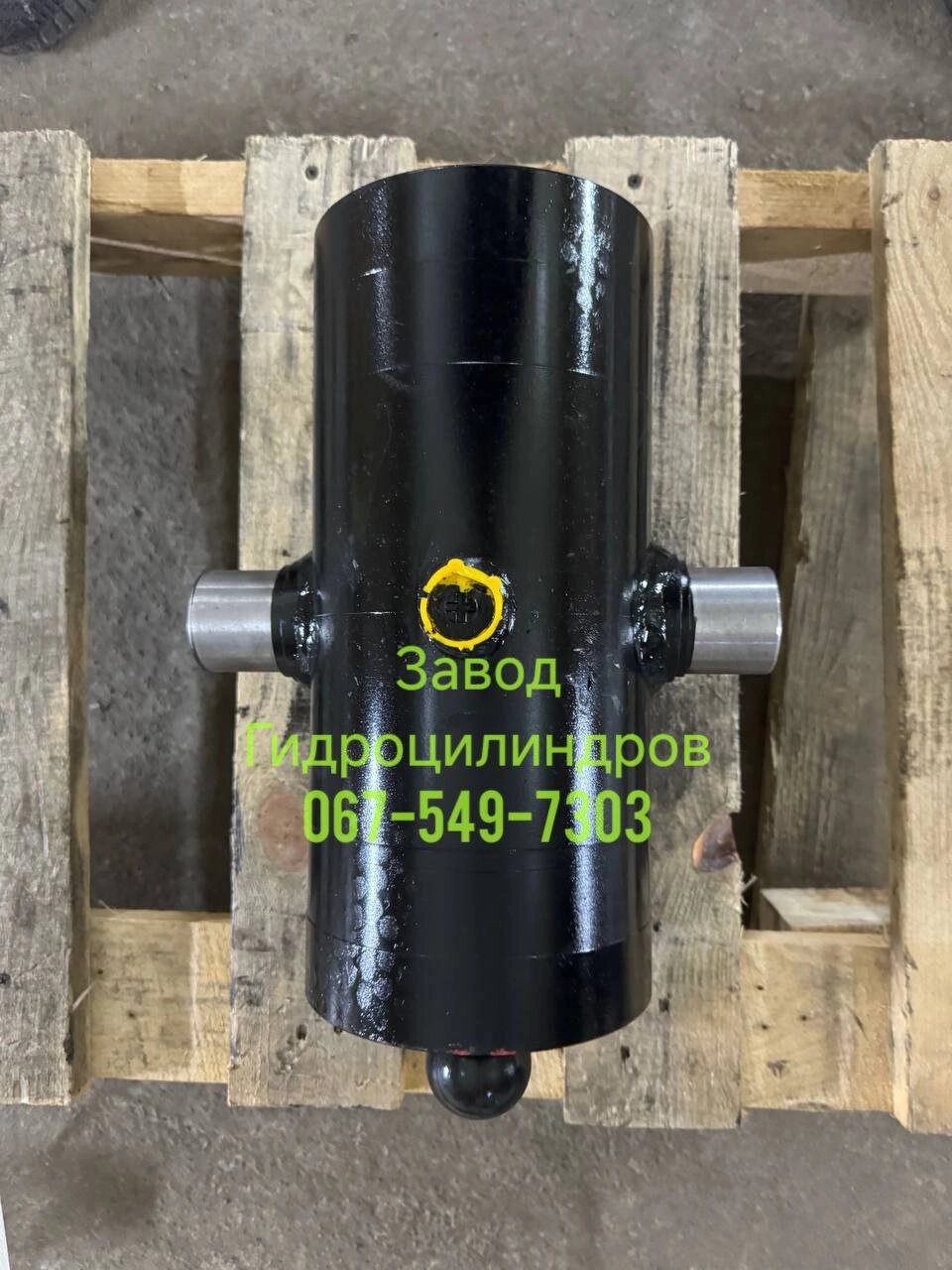

Гідроциліндр ГАЗ-САЗ 4 штоковий ГЦ3507-01-8603010

Гідроциліндр ГАЗ-САЗ 4‑штоковий ГЦ3507‑01‑8603010 – це телескопічний (багатоступінчастий) гідроциліндр, який застосовується переважно на самоскидах ГАЗ-САЗ (наприклад, моделі 3507, 35072 тощо) для підйому кузова. Завдяки 4 штокам (ступеням) забезпечується значний хід висування та достатня вантажопідйомність при відносно компактних габаритах у складеному стані.

Нижче наведено орієнтовні технічні характеристики (вони можуть варіюватися залежно від конкретного виробника та партії):

1. Тип: 4-ступінчастий (4‑штоковий) телескопічний гідроциліндр.
2. Робочий тиск (номінальний):
   – Близько 16 МПа (160 бар).
3. Контрольний (випробувальний) тиск:
   – Зазвичай до 20–21 МПа (200–210 бар).
4. Хід (повне висування):
   – Орієнтовно в межах 850 мм.
   – Точне значення залежить від конструкції конкретного виробника.
5. Загальна довжина в складеному стані:
   – Приблизно 405 мм.
6. Зовнішній діаметр циліндра (найбільша ступінь):
   – У середньому 140мм.
7. Діаметри штоків:
   135.115.95.75
8. Спосіб кріплення:
   – Кріпиться до рами автомобіля та кузова через вушка/кронштейни, що можуть мати власну компоновку залежно від моделі шасі.
9. Маса:
   – Близько 50–60 кг (у залежності від комплектації та товщини металу).

Основне призначення – забезпечити підйом вантажної платформи (кузова) під час розвантаження самоскида. Залежно від потреби, гідроциліндр може монтуватися в передній частині рами (вертикально або під кутом) і забезпечувати кут підйому кузова у 45–50° чи більше.

Якщо вам потрібні точні креслення, каталожні номери запчастин чи специфікація з конкретними розмірами (посадкові місця, діаметри вушок, крок різьби тощо), рекомендується звернутися до оригінальної технічної документації виробника або постачальника.
