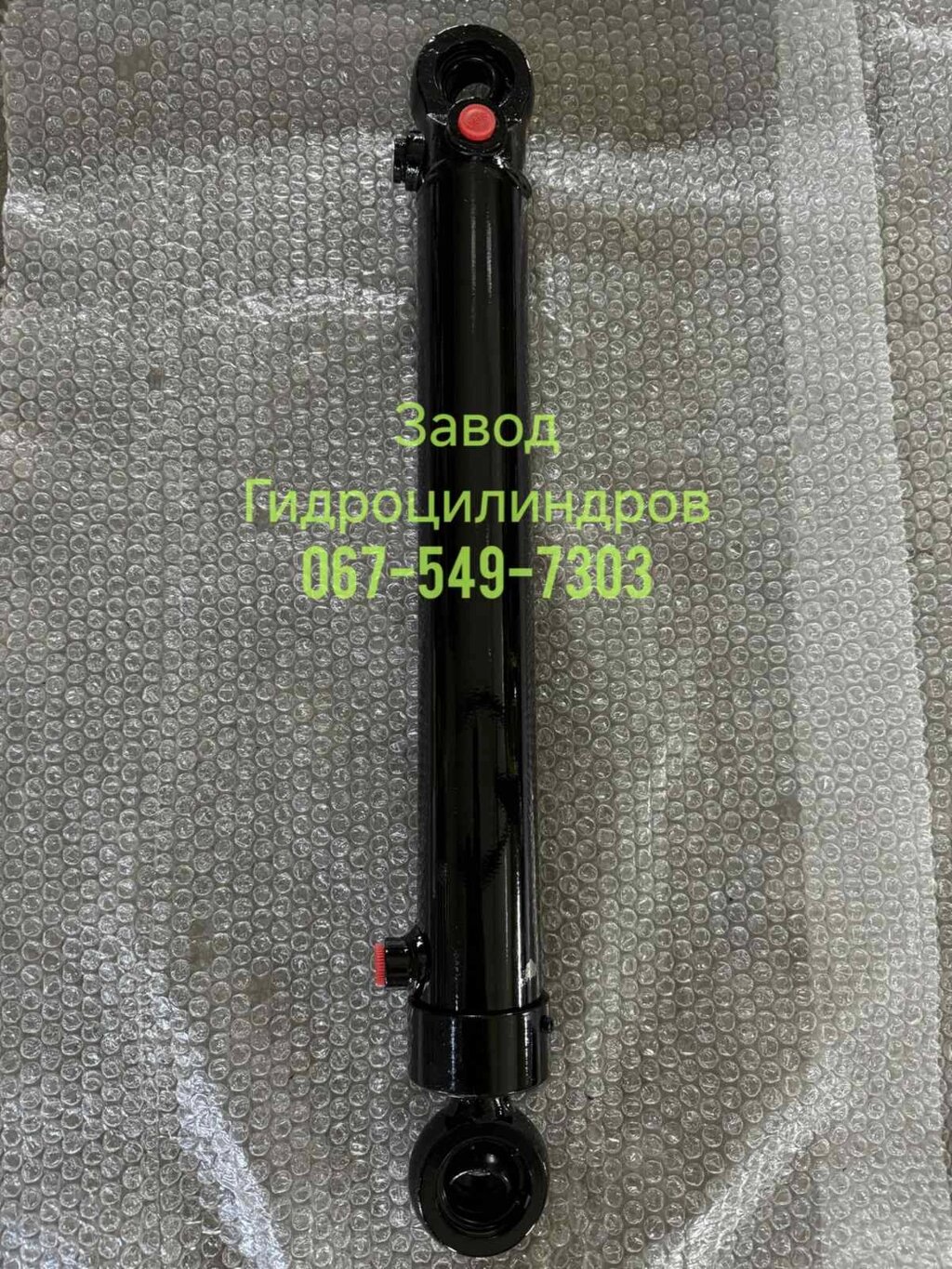

Гідроциліндр ГЦ 50.25.350.560 шс 25 мінінавантажувач ( хід штока 350 мм)

Гідроциліндр ГЦ 50.25.350.560 (ш/с 25) з ходом штока 350 мм призначений для підйому, опускання та/або нахилу робочих органів (ковша, вил, захвата тощо) у мінінавантажувачах та аналогічній спецтехніці з обмеженим монтажним простором. Він має двосторонню дію, що дає змогу оператору легко та плавно керувати робочими органами завдяки гідравлічному підсиленню.

1. Основне призначення

1. Підйом та опускання
   • Використовується для лінійного переміщення (підіймання чи опускання) навісних інструментів (ковш, вила) мінінавантажувачів, фронтальних та ін.
2. Фіксація в заданому положенні
   • За умови наявності у гідросистемі спеціальних клапанів (гідрозамків) гідроциліндр утримує робочий орган без “просідання”.
3. Полегшення керування
   • Переміщення важких деталей чи робочих механізмів здійснюється за допомогою гідравлічної системи, знімаючи основне навантаження з оператора.

2. Технічні характеристики

1. Тип:

   • Двосторонньої дії (шток отримує тиск на вихід/втягування).

2. Маркування / Модель:

   • ГЦ 50.25.350.560 (ш/с 25), де:
     • “50” — діаметр поршня (мм),
     • “25” — діаметр штока (мм),
     • “350” — хід штока (мм),
     • “560” — орієнтовна монтажна (складена) довжина в мм,
     • “ш/с 25” — шарнірно-шворневе кріплення з проушинами (вушками) під пальці Ø25 мм.

3. Робочий тиск: зазвичай 16–20 МПа (або згідно з документацією виробника техніки).

4. Матеріали:

   • Корпус: сталь товстостінна, термічно оброблена для стійкості до високого тиску й вібрацій.
   • Шток: Ø25 мм, часто хромований або нітридований, щоб зменшити тертя й підвищити корозійну стійкість.

5. Ущільнення:

   • Багатокромочні манжети та пилознімачі (скребки) для збереження герметичності та захисту від пилу, вологи, перепадів температур.

6. Робоча рідина:

   • Гідравлічні оливи (HLP, HVLP), в’язкістю (ISO VG 32/46) або інші, затверджені виробником.

3. Особливості конструкції

1. Діаметр поршня 50 мм

   • Забезпечує достатнє зусилля підйому при стандартному тиску (16–20 МПа), актуальне для мінінавантажувачів та легкої/середньої спецтехніки.

2. Шток 25 мм

   • Жорсткий і достатньо міцний для витримування динамічних навантажень у польових або будівельних умовах.

3. Хід штока 350 мм

   • Оптимальний для більшості мінінавантажувачів, забезпечує широкий діапазон робочого переміщення ковша/вил.

4. Монтажна довжина ~560 мм

   • У складеному стані зберігає компактність, що дозволяє встановити циліндр навіть у тісній конструкції мінінавантажувача.

5. Вушка під пальці Ø25 мм

   • Полегшує монтаж/демонтаж, робить гідроциліндр сумісним із поширеними стандартами кріплень для цього класу машин.

4. Переваги ГЦ 50.25.350.560 (ш/с 25)

1. Універсальність

   • Використання в різноманітних моделях міні- й малогабаритних навантажувачів, якщо збігаються монтажні розміри й тиск.

2. Надійність у складних умовах

   • Термічно оброблений й хромований шток, якісні ущільнення забезпечують тривалий ресурс навіть за агресивних впливів пилу, вологості.

3. Оптимальна потужність

   • Поршень 50 мм — достатній для маніпулювання ковшем, вилами, захватами; шток 25 мм зменшує ризик вигину.

4. Зручна монтажна довжина (прибл. 560 мм)

   • Дозволяє встановлення навіть у конструкціях із браком вільного простору.

5. Рекомендації з експлуатації

1. Якісне масло

   • Регулярна фільтрація й заміна згідно з регламентом, уникайте бруду/води в системі.

2. Огляд штока

   • Запобігайте появі задирів, корозії; при пошкодженнях варто виконати ремонт (шліфовка, хромування) або заміну деталі, щоб уникнути підтікання й падіння тиску.

3. Заміна ущільнень

   • При витоках, “ривках” чи зниженому тиску; манжети потрібні оригінальні чи рекомендовані виробником.

4. Перевірка кріплень

   • Проушини (вушка), пальці Ø25 мм, болти повинні бути міцно затягнуті й не мати люфтів чи тріщин.

5. Дотримуйтесь робочого тиску (16–20 МПа)

   • Надмірний тиск ризикує зруйнувати корпус чи шток, низький тиск зменшить підйомне зусилля.

6. Висновок

Гідроциліндр ГЦ 50.25.350.560 (ш/с 25) — оптимальне рішення для мінінавантажувачів чи схожої техніки, де потрібен хід штока 350 мм і потужність при відносно компактній монтажній довжині (~560 мм). Завдяки діаметру поршня 50 мм і штоку 25 мм, він забезпечує надійне та стабільне підйомне зусилля, а якісні ущільнення і хромований шток гарантують тривалий термін служби. При належному догляді (чиста олива, перевірка штока, заміна манжет) гідроциліндр впевнено виконує завдання з підйому й маніпуляцій навісним обладнанням у важких експлуатаційних умовах.
