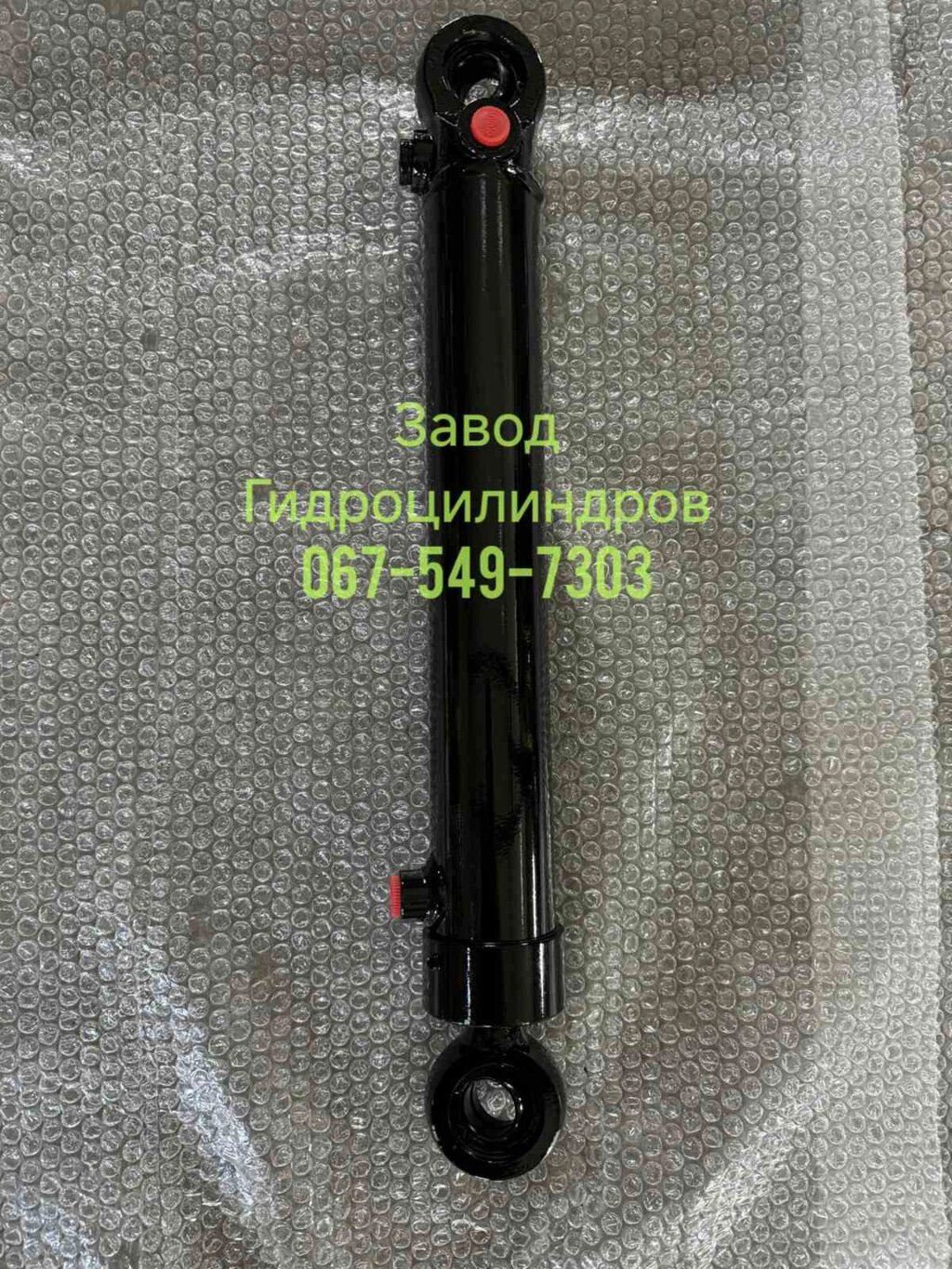

Гідроциліндр ГЦ 50.25.300.500 шс 25 мінінавантажувач ( хід штока 300 мм)

Гідроциліндр ГЦ 50.25.300.500 ш/с 25 із ходом штока 300 мм призначений для підйому, опускання чи переміщення робочих органів у мінінавантажувачах та схожій малогабаритній техніці. Завдяки двосторонній дії (подача гідравлічного масла з обох боків поршня) цей циліндр забезпечує впевнений рух штока, необхідний для точного керування навантажувачем у тісних приміщеннях або на обмежених майданчиках.

1. Основне призначення

1. Підіймання/опускання робочих органів мінінавантажувача (ковша, вил, захвата) на потрібну висоту або кут нахилу.
2. Фіксація
   • При наявності гідрозамків/клапанів гідроциліндр утримує робочий орган у вибраному положенні, перешкоджаючи самовільному руху.
3. Зменшення фізичного навантаження оператора
   • За рахунок гідравлічної сили можливе плавне й швидке регулювання без механічного втручання.

2. Технічні характеристики

1. Маркування / Модель:

   • ГЦ 50.25.300.500 ш/с 25, де:
     • “50” — діаметр поршня (мм),
     • “25” — діаметр штока (мм),
     • “300” — робочий хід штока (мм),
     • “500” — орієнтовна монтажна довжина (у складеному стані) чи інший конструктивний параметр (залежить від креслень),
     • “ш/с 25” — шарнірно-шворневе (проушинне) кріплення під пальці Ø25 мм.

2. Тип:

   • Двосторонньої дії (шток рухається під тиском з обох сторін поршня).

3. Робочий тиск:

   • 16–20 МПа або згідно з рекомендаціями виробника мінінавантажувача.

4. Матеріали:

   • Корпус: товстостінна сталева труба, здатна витримувати ударні й вібраційні навантаження.
   • Шток: термічно оброблений, часто хромований (Ø25 мм), опірний до корозії й зносу.

5. Ущільнення:

   • Багатокромочні манжети, сальники, пилознімачі (скребки), що зберігають герметичність і захищають від забруднень.

6. Робоча рідина:

   • Гідравлічні масла (HLP, HVLP) з в’язкістю ISO VG 32/46 чи іншою, рекомендованою виробником мінінавантажувача.

3. Основні особливості

1. Діаметр поршня 50 мм

   • Забезпечує достатню силу підйому при робочому тиску 16–20 МПа, оптимальний для мінінавантажувачів чи невеликих фронтальних навантажувачів.

2. Шток Ø25 мм

   • Гарантує жорсткість при відносно невеликому розмірі циліндра, зменшуючи ризик вигину чи пошкодження.

3. Хід штока 300 мм

   • Досить великий діапазон руху, що дає змогу підіймати/опускати ковш чи вила на потрібну висоту.

4. Монтажна довжина ~500 мм

   • У складеному стані циліндр залишається відносно компактним, легко інтегрується у конструкцію мінінавантажувача, де є обмежений простір.

5. Шарнірно-шворневе кріплення (Ø25 мм)

   • Стандартизований діаметр пальців для шарнірних вушок, зручний для встановлення/заміни при ремонтах.

4. Сфера застосування

• Мінінавантажувачі, дрібна будівельна та комунальна техніка,
• Невеликі фронтальні навантажувачі, де потрібен середній гідравлічний тиск і компактні розміри,
• Сільськогосподарські машини (за умови відповідності кріплень і тиску).

5. Переваги

1. Універсальність

   • Завдяки середнім діаметрам (50/25) циліндр можна застосовувати у різних машинах.

2. Зносостійкість

   • Термічно оброблений, часто хромований шток, надійні ущільнення витримують запиленість, вологу та перепади температур.

3. Компактність

   • Монтажна довжина близько 500 мм у складеному стані й хід 300 мм оптимальні для мінімальних габаритів.

4. Високе зусилля

   • При тиску 16–20 МПа дає змогу впевнено підіймати ковші, захвати та інші навісні робочі органи.

6. Рекомендації з експлуатації

1. Використовуйте чисте гідравлічне масло

   • ISO VG 32/46, фільтрація, своєчасна заміна. Забруднення оливи — головна причина зношування штока й ущільнень.

2. Регулярно оглядайте шток

   • Перевіряйте на задири, іржу, подряпини. Пошкоджений шток може призвести до витоків масла і зниження тиску.

3. Своєчасна заміна ущільнень

   • При появі підтікання, “ривків” чи нестабільної роботи гідроприводу варто перевірити/замінити манжети.

4. Перевірка кріплень

   • Вушка, пальці (Ø25 мм), шарніри та болти мають бути затягнуті належно, без люфтів і тріщин.

5. Дотримання робочого тиску

   • Не перевищуйте 16–20 МПа (або вказані виробником). Надмірний тиск може пошкодити корпус чи шток.

7. Висновок

Гідроциліндр ГЦ 50.25.300.500 (ш/с 25) для мінінавантажувачів (і схожих машин) — компактний, двосторонньої дії вузол, який при діаметрі поршня 50 мм і штока 25 мм, ході 300 мм та довжині ~500 мм у складеному стані забезпечує оптимальне поєднання зусилля, надійності й універсальності. При належному догляді (застосування чистої оливи, огляд штока, вчасна заміна ущільнень) він довго і безвідмовно працює у важких умовах (запиленість, перепади температур), підвищуючи продуктивність і зручність експлуатації мінінавантажувачів та іншої легкої техніки.
