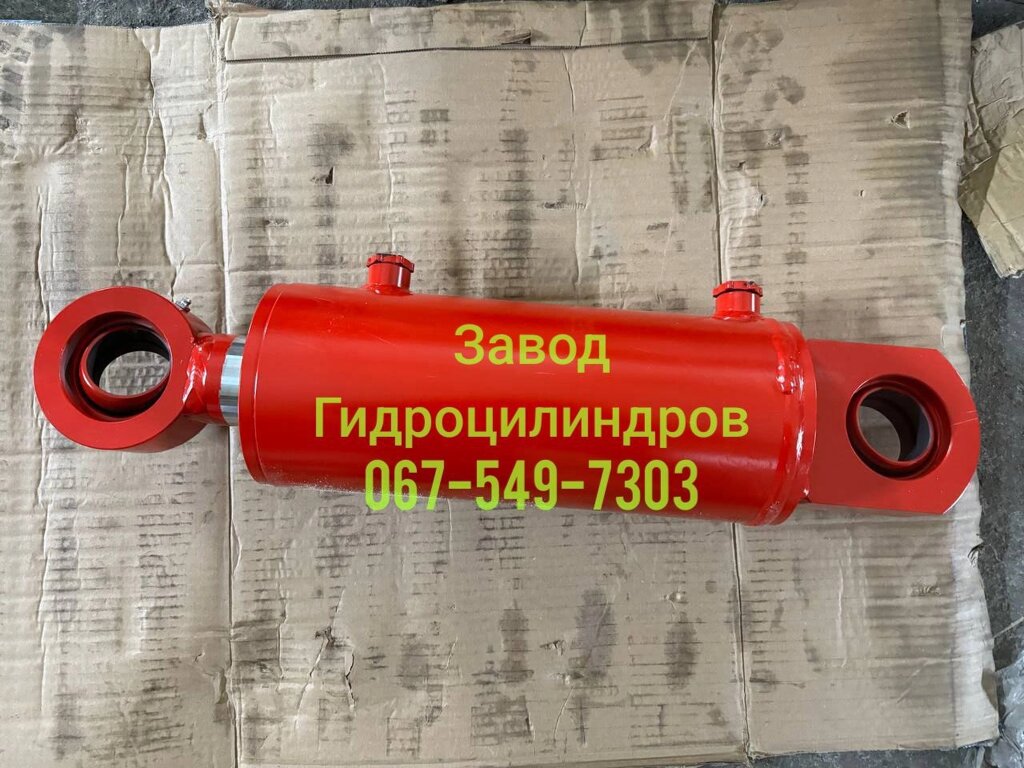

Гідроциліндр підйому механізму навіски (БМ-6) К-744, ГЦ125.63.200 каталожний номер - 700А. 46.28.000-3

Гідроциліндр підйому механізму навіски (БМ-6) К-744, ГЦ125.63.200 (каталожний номер 700А.46.28.000-3) — це високонадійний двосторонньої дії гідравлічний вузол, призначений для підйому й опускання навісних знарядь на тракторах серії К-744 (а також на інших важких тракторах і машинах зі схожою конструкцією навісної системи “БМ-6”). Завдяки великому діаметру поршня (125 мм) та штока (63 мм) цей гідроциліндр розвиває значне підйомне зусилля, що важливо для роботи з важкими плугами, боронами, культиваторами та іншими агрегатами, характерними для потужної техніки Кіровського заводу.

1. Призначення гідроциліндра

1. Підйом/опускання важких навісних знарядь

   • Забезпечує керування навіскою (БМ-6) тракторів К-744, даючи оператору змогу швидко та без особливих фізичних зусиль переміщувати агрегати в робоче або транспортне положення.

2. Фіксація робочих органів

   • У поєднанні з гідрозамками (запобіжними клапанами) гідроциліндр утримує знаряддя на вибраній висоті, запобігаючи самовільному опусканню.

3. Полегшення налаштувань

   • Оператору з кабіни зручно змінювати глибину обробітку чи кут атаки знаряддя, забезпечуючи оптимальний режим роботи на різних типах ґрунту.

2. Технічні характеристики

1. Тип:

   • Двосторонньої дії (поршневий гідроциліндр).

2. Маркування / Модель:

   • ГЦ125.63.200 (діаметр поршня 125 мм, штока 63 мм, хід 200 мм).
   • Каталожний номер 700А.46.28.000-3 (відповідно до документації “Кіровського заводу”).

3. Діаметр поршня / штока:

   • Поршень: 125 мм — створює потужне зусилля при звичайних робочих тисках 16–20 МПа.
   • Шток: 63 мм — забезпечує достатню жорсткість і витривалість під високими динамічними навантаженнями.

4. Хід штока (S): 200 мм

   • Дозволяє виконувати достатній діапазон підйому навісного обладнання, необхідний для польових і транспортних операцій.

5. Матеріали:

   • Корпус: товстостінна сталева труба, термічно оброблена, здатна витримувати високий тиск і вібрацію.
   • Шток: термічно оброблений, часто хромований, щоб протидіяти корозії та зносу.

6. Ущільнення:

   • Багатокромочні манжети, сальники, пилознімачі (скребки), що витримують запиленість, вологу, перепади температур.

7. Робочий тиск:

   • Здебільшого 16–20 МПа, уточнюється за документацією Кіровського заводу або гідросистеми К-744.

8. Робоча рідина:

   • Гідравлічні масла класу HLP, HVLP з в’язкістю ISO VG 32/46 або інші, схвалені виробником техніки.

3. Особливості конструкції та переваги

1. Великий діаметр поршня (125 мм)

   • Забезпечує високе підйомне зусилля, потрібне для робіт із важкими знаряддями (плуги на багато корпусів, великі борони, культиватори).

2. Жорсткий шток (Ø63 мм)

   • Витримує значне навантаження під час підйому/опускання та при ударах і вібраціях у полі.
   • Зменшує ризик вигинань і пошкоджень.

3. Оптимальний хід (200 мм)

   • Задовольняє вимоги підйому навісної системи БМ-6, дає змогу налаштовувати робочу глибину, підіймати агрегат у транспортне положення.

4. Надійні ущільнення

   • Стійкі до агресивних умов (волога, пил, добрива, перепади температур), що подовжує строк служби гідроциліндра.

5. Монтажна сумісність

   • Відповідає стандартній конструкції навіски тракторів К-744, що спрощує встановлення або заміну при ремонті.

4. Застосування

1. Трактори К-744 (серії К-744Р, К-744Р2 тощо), де реалізована навісна система “БМ-6” з відповідними геометричними параметрами циліндра.
2. Подібна важка техніка, якщо збігаються робочий тиск та монтажні розміри (діаметр вушок, монтажна довжина, хід штока).

5. Рекомендації з експлуатації та обслуговування

1. Чистота гідравлічного масла

   • Регулярна заміна / фільтрування згідно з регламентом виробника (ISO VG 32/46).
   • Забруднене масло — основна причина швидкого зносу ущільнень і штока.

2. Перевірка штока

   • Уникати появи подряпин, задирів, іржі. При виявленні — виконувати ремонт (шліфування, хромування) або повну заміну.

3. Заміна ущільнень

   • При підтіканнях оливи, “ривках” у роботі або зниженні підйомного зусилля рекомендується перевірити/замінити манжети.
   • Використовувати оригінальні чи рекомендовані виробником набори ущільнень.

4. Дотримання робочого тиску

   • Переважно 16–20 МПа. Надмірний тиск може пошкодити корпус циліндра чи ущільнення.
   • Недостатній тиск призведе до слабкого підйому важкого знаряддя.

5. Регулярна перевірка кріплень

   • Болти, пальці, вушка мають бути без люфтів і тріщин, правильно затягнуті, щоб уникнути перекосів.

6. Висновок

Гідроциліндр ГЦ125.63.200 (700А.46.28.000-3) для підйому механізму навіски “БМ-6” у тракторах К-744 — це міцний і продуктивний гідравлічний вузол. Завдяки діаметру поршня 125 мм і штоку 63 мм, а також ходу 200 мм, він забезпечує значне підйомне зусилля та надійне утримання агрегатів у робочому чи транспортному положенні. При належному догляді (чиста олива, огляд штока, заміна ущільнень) гідроциліндр слугує довго, підвищуючи ефективність і зручність експлуатації трактора К-744 на найскладніших польових роботах.
