Гідроциліндр ГЦ 63х40х500х800 Поворот Вивантажувального Шнека комбайна Дон Єнісей

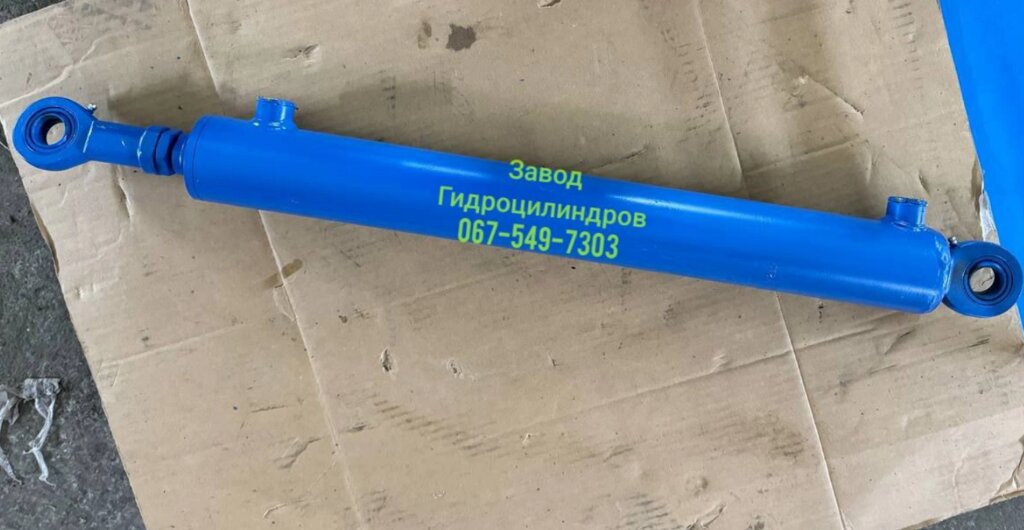

Гідроциліндр ГЦ 63×40×500×800, що застосовується для повороту вивантажувального шнека на комбайнах серій «Дон», «Єнісей» (та подібних зернозбиральних машинах), дає змогу змінювати кут (положення) вивантажувального шнека в горизонтальній площині або (залежно від конструкції) у вертикальній. Це важливо для зручного і точного вивантаження зерна в різні точки (наприклад, у кузов вантажівки або причепа), а також спрощує транспортувальне положення шнека під час переїздів між полями.

1. Призначення гідроциліндра

1. Поворот вивантажувального шнека
   • Дає змогу оператору з кабіни керувати розташуванням шнека (увімкненого/вимкненого) так, аби зручно висипати зерно в тару або інше приймальне місце.
2. Фіксація положення
   • За умови герметичності та використання відповідних клапанів (гідрозамків) циліндр утримує шнек у заданому куті або жорстко притиснутим до кузова комбайна при транспортуванні.

2. Технічні характеристики

1. Маркування / Модель:

   • ГЦ 63×40×500×800, де:
     • “63” — діаметр поршня (мм);
     • “40” — діаметр штока (мм);
     • “500” — хід штока (S), мм;
     • “800” — приблизна монтажна довжина (L) або інший конструктивний параметр;
     • Застосовується в механізмі повороту/зміни позиції вивантажувального шнека.

2. Тип:

   • Двосторонньої дії (олива подається з двох боків поршня).

3. Робочий тиск:

   • 16–20 МПа (уточнюється за техдокументацією комбайна).

4. Матеріали:

   • Корпус: товстостінна сталева труба, термічно оброблена для великих навантажень;
   • Шток: діаметр 40 мм, зазвичай хромований для підвищеної зносостійкості й захисту від корозії.

5. Ущільнення:

   • Багатокромочні манжети (сальники), пилознімачі (скребки), що витримують агресивне середовище (зерновий пил, волога, перепади температур).

6. Робоча рідина:

   • Гідравлічні масла (типу HLP/HVLP), в’язкість ISO VG 32/46 чи інші, рекомендовані виробником.

3. Особливості конструкції та переваги

1. Діаметр поршня 63 мм

   • Забезпечує значне зусилля для повороту/фіксації шнека в умовах вібрацій і ваги шнека з механізмами всередині.

2. Шток Ø40 мм

   • Стійкий до ударних і динамічних навантажень; зменшує ризик вигину навіть за максимального вильоту (хід 500 мм).

3. Хід штока 500 мм

   • Дозволяє відхиляти/піднімати шнек на великий кут (спрощує завантаження/вивантаження й транспортування).

4. Товстостінний корпус

   • Витримує перепади тиску (16–20 МПа) та ударні навантаження при завантаженому бункері, коливаннях під час руху комбайна.

5. Простота техобслуговування

   • Розбірна конструкція, стандартні ущільнення дають змогу оперативно виконати заміну манжет чи ремонт.

4. Застосування

1. Комбайни “Дон”, “Єнісей”
   • Використовується в механізмі повороту/нахилу вивантажувального шнека, що прискорює процес вивантаження зерна.
2. Аналогічні зернозбиральні машини
   • Якщо габарити та робочі параметри збігаються з потребами гідросистеми (діаметр вушок, тиск, хід штока).
3. Інші гідравлічні системи, де треба великий хід (до 500 мм) і середнє зусилля при Ø63/40.

5. Рекомендації з експлуатації та догляду

1. Чиста гідравлічна олива

   • Використовуйте фільтровану рідину (ISO VG 32/46), рекомендовану заводом-виробником комбайна. Забруднення — головна причина швидкого зносу ущільнень.

2. Огляд штока

   • Перевіряйте шток (Ø40 мм) на наявність задирів, корозії, подряпин. У разі пошкоджень потрібен ремонт (шліфування, хромування) чи заміна.

3. Заміна ущільнень

   • При підтіканнях масла, “ривках” під час повороту шнека чи зниженні тиску варто перевірити стан манжет.
   • Застосовуйте оригінальні чи схвалені виробником комплекти.

4. Контроль робочого тиску

   • Не перевищуйте 16–20 МПа, аби не пошкодити корпус чи шток.
   • При низькому тиску — можливе недостатнє зусилля для повороту повністю завантаженого шнека.

5. Дотримуйтеся температурних норм

   • У спеку перевіряйте систему охолодження (радіатор) гідросистеми. У холод — прогрівайте систему перед активним використанням.

6. Висновок

Гідроциліндр ГЦ 63×40×500×800 (поворот вивантажувального шнека) комбайнів “Дон”, “Єнісей” — надійний і потужний двосторонній гідровузол, що забезпечує зручне та швидке регулювання положення вивантажувального шнека. Завдяки діаметру поршня 63 мм, штоку 40 мм і ходу 500 мм він розвиває потрібне зусилля, залишаючись відносно компактним. При своєчасному догляді (чиста олива, належний огляд штока, заміна ущільнень) гідроциліндр працює ефективно й довговічно, покращуючи швидкість і комфорт вивантаження зерна з бункера комбайна.
