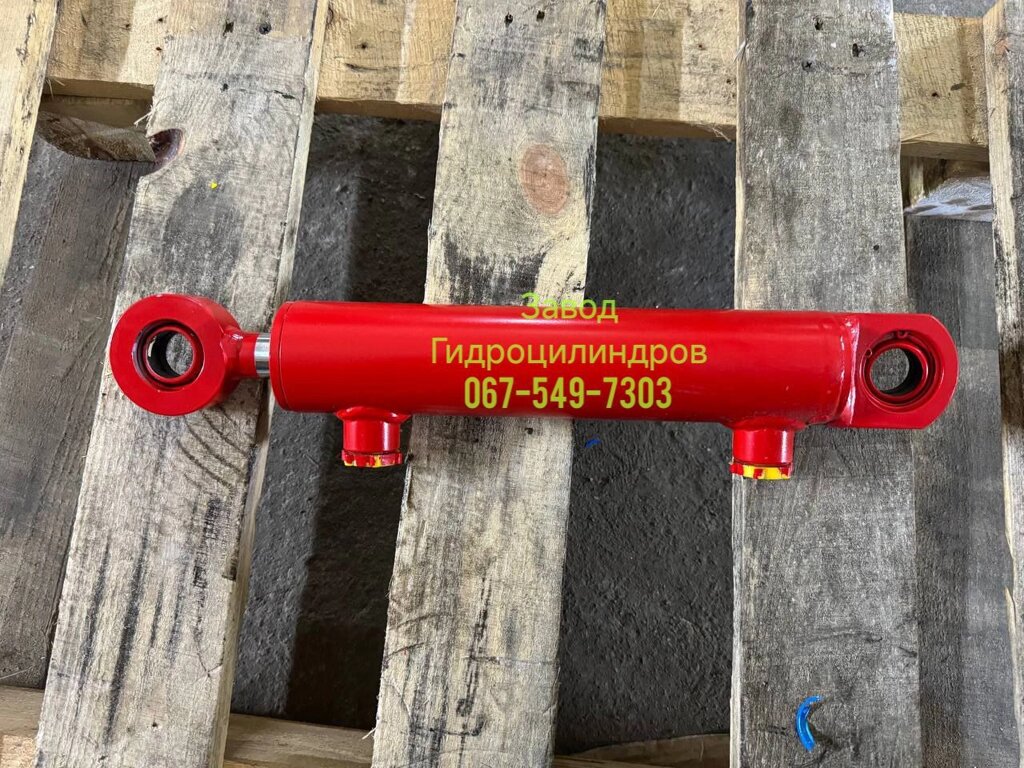

Гідроциліндр 50х25х175х380 шс 25

Гідроциліндр 50×25×175×380 шс 25 — це двосторонньої дії (поршневий) гідроциліндр із ходом штока 175 мм, призначений для підйому та опускання різноманітних робочих органів у сільськогосподарській, комунальній та будівельній техніці. Позначення “шс 25” свідчить про шарнірно-шворневе (проушинне) кріплення з посадкою під пальці Ø25 мм, що є стандартом для більшості середньогабаритних машин.

1. Основне призначення

1. Підйом/опускання різноманітного обладнання (навісних знарядь, рам, платформ), коли потрібен середній хід (175 мм).
2. Фіксація робочого органа в потрібному положенні (за наявності гідрозамків/розподільника з відповідними клапанами).
3. Зменшення фізичних навантажень на оператора завдяки гідравлічній силі замість механічних зусиль.

2. Технічні характеристики

1. Маркування / Модель:

   • 50×25×175×380 шс 25, де:
     • “50” — діаметр поршня (мм),
     • “25” — діаметр штока (мм),
     • “175” — хід штока (мм),
     • “380” — орієнтовна монтажна довжина (у складеному стані) або інший конструктивний параметр,
     • “шс 25” — шарнірно-шворневе кріплення з отворами Ø25 мм.

2. Робочий тиск: 16–20 МПа (залежить від гідросистеми техніки та рекомендацій виробника).

3. Матеріали:

   • Корпус: товстостінна сталева труба, термічно оброблена для витримування тиску і динамічних навантажень;
   • Шток: діаметр 25 мм, часто хромований або з іншим захисним покриттям.

4. Ущільнення:

   • Багатокомпонентні манжети, сальники, пилознімачі (скребки) для забезпечення герметичності та захисту від забруднень.

5. Робоча рідина: гідравлічні масла (HLP, HVLP) класу ISO VG 32/46 чи інші, схвалені виробником.

3. Конструктивні особливості

1. Діаметр поршня (50 мм) та штока (25 мм)
   • Надають достатнє зусилля при робочому тиску 16–20 МПа, оптимальне для легких/середніх навантажень.
2. Хід штока 175 мм
   • Дає змогу виконувати середній діапазон руху (підйому чи опускання) робочого органа.
3. Монтажна довжина 380 мм
   • Залишається компактним у складеному стані.
4. Ш/с 25
   • Вушка (проушини) з діаметром отворів 25 мм, що широко застосовується для шарнірного з’єднання в сільському господарстві, комунальному господарстві.

4. Переваги використання

1. Універсальність монтажу
   • “Шарнірно-шворневе” кріплення з Ø25 мм підходить для більшості середніх машин із аналогічними вушками.
2. Надійність і довговічність
   • Товстостінний корпус, термічно оброблений і (часто) хромований шток, якісні ущільнення забезпечують тривалий ресурс.
3. Оптимальне поєднання розмірів
   • Діаметр поршня 50 мм дає достатнє зусилля, а шток Ø25 мм лишається стійким до вигинів.
4. Компактність
   • Монтажна довжина (380 мм) і відносно невеликий діаметр зручні для встановлення в умовах обмеженого простору.

5. Рекомендації з експлуатації

1. Якісне масло
   • Використовуйте фільтровану гідравлічну оливу (ISO VG 32/46), регулярна перевірка й заміна відповідно до регламенту.
2. Контроль штока
   • Уникайте механічних пошкоджень (задирів, корозії). Пошкоджений шток спричиняє витік масла та швидке зношування манжет.
3. Заміна ущільнень
   • При помічених підтіканнях чи “ривках” у роботі необхідна перевірка / заміна манжет.
4. Перевірка монтажних вузлів
   • Вушка, пальці Ø25 мм, болтові кріплення мають бути без люфтів і тріщин, добре затягнуті.
5. Температурний режим
   • При низьких температурах прогрівайте гідросистему, при високих слідкуйте за охолодженням оливи й не перевищуйте рекомендованого тиску (16–20 МПа).

6. Висновок

Гідроциліндр 50×25×175×380 ш/с 25 — надійний, компактний двосторонній гідроциліндр середнього класу, що підходить для виконання помірних навантажень у сільському господарстві, комунальній та будівельній галузях. Завдяки збалансованим розмірам (поршень 50 мм, шток 25 мм) і ходу 175 мм він забезпечує достатнє зусилля, має комфортну монтажну довжину (380 мм) та стандартне шарнірне кріплення (Ø25 мм). При дотриманні рекомендацій з експлуатації (чиста олива, огляд штока, вчасна заміна ущільнень) цей гідроциліндр ефективно й довговічно виконує свої завдання.
