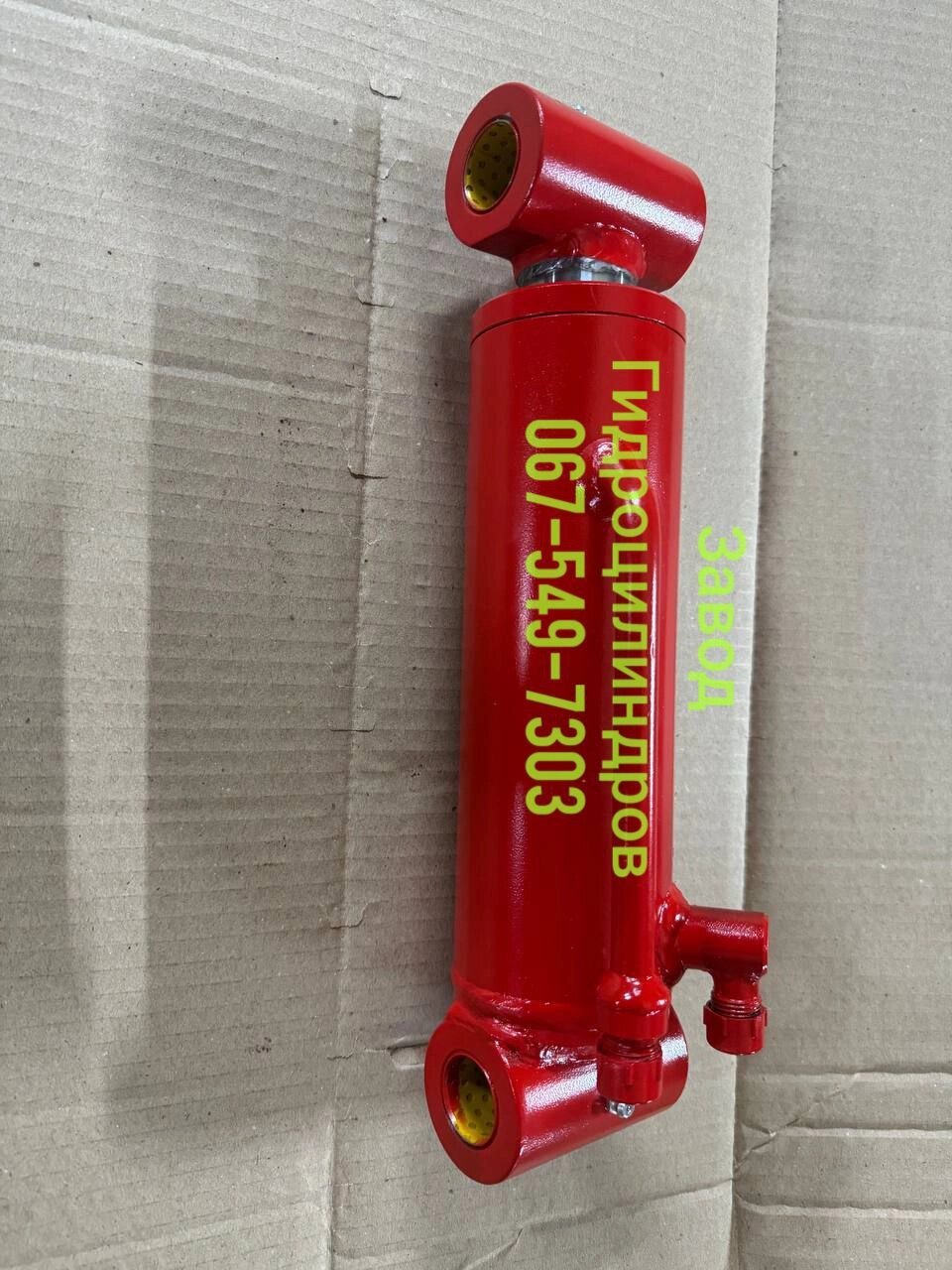

Гідроциліндр маніпулятора грейферний ГЛ-1 пелюстковий ЦГП-63х40х115

Гідроциліндр маніпулятора грейферний ГЛ-1 пелюстковий ЦГП-63×40×115 — це спеціалізований гідравлічний вузол, що використовується в пелюсткових (грейферних) захватах маніпуляторів і навантажувачів. Він забезпечує закривання/відкривання “пелюсток” грейфера (захопу) та дає можливість ефективно підіймати, переміщувати та розвантажувати сипкі чи кускові матеріали (щебінь, металобрухт, деревину тощо).

1. Призначення гідроциліндра

1. Забезпечення захоплення

   • Грейфер складається з кількох “пелюсток”, які змикаються/розмикаються під дією гідроциліндрів.
   • Дозволяє вхопити матеріал різних форм і розмірів (шматки металу, каменю, деревини, великі сипкі частинки).

2. Утримання вантажу

   • При зімкненні пелюсток гідроциліндр підтримує необхідний тиск для фіксації вантажу без вислизання.

3. Робота в агресивному та запиленому середовищі

   • Пелюстковий (грейферний) захват часто функціонує на будівельних майданчиках, у лісовій, металургійній, комунальній галузях, тому циліндр розрахований на вологу, пил, удари та перепади температур.

2. Технічні характеристики

1. Маркування / Модель:

   • ЦГП-63×40×115 (гідроциліндр грейферний пелюстковий), де:
     • “63” — діаметр поршня (мм),
     • “40” — діаметр штока (мм),
     • “115” — хід штока (мм).

2. Двостороння дія

   • Висування та втягання штока здійснюються тиском робочої рідини з обох боків поршня.

3. Робочий тиск

   • Зазвичай 16–20 МПа (уточнюється за техдокументацією чи рекомендаціями виробника техніки).

4. Матеріали

   • Корпус: товстостінна сталева труба, термічно оброблена.
   • Шток: часто хромований (або з іншими покриттями), щоб знизити тертя, підвищити корозійну стійкість і зносостійкість.

5. Ущільнення

   • Манжети, сальники, пилознімачі (скребки), стійкі до забруднення (пил, залишки матеріалу), перепадів температур і високих тисків.

6. Робоча рідина

   • Гідравлічні оливи (HLP/HVLP, ISO VG 32/46), з фільтрацією й регулярною заміною.

3. Конструктивні особливості

1. Посилений шток (Ø40 мм)

   • Враховуючи ударно-динамічні навантаження грейфера, діаметр штока збільшений, щоб запобігти вигину й передчасному зносу.

2. Діаметр поршня (63 мм)

   • Забезпечує відчутну гідравлічну силу, потрібну для щільного замикання “пелюсток” на вантажі.

3. Хід штока 115 мм

   • Цей діапазон руху адаптовано до кінематики пелюсткового грейфера, достатній для повного змикання/розмикання “пелюсток”.

4. Захист від агресивних середовищ

   • Хромований шток, надійні ущільнення та міцний корпус — усе це подовжує строк служби при роботі у вологому, брудному, запиленому середовищі.

4. Переваги

1. Висока продуктивність

   • Забезпечує швидке й надійне змикання/розмикання пелюсток грейфера для збільшення обсягів завантажувально-розвантажувальних робіт.

2. Зносостійкість

   • Термічно оброблені деталі та якісні ущільнення призначені для інтенсивної експлуатації в агресивних умовах.

3. Надійна фіксація вантажу

   • При правильному тиску гідроциліндр гарантує герметичність і стабільне утримання захоплених предметів.

4. Універсальність застосування

   • Може встановлюватися на різні моделі маніпуляторів, навантажувачів, спецтехніки з грейферними захватами, якщо збігаються монтажні та робочі параметри.

5. Рекомендації з експлуатації та догляду

1. Чиста олива

   • Використовуйте фільтроване масло (ISO VG 32/46 чи інше, узгоджене з виробником), оскільки пил і бруд прискорюють знос ущільнень і штока.

2. Огляд штока

   • Перевіряйте відсутність корозії, задирів, подряпин. У разі пошкоджень потрібен ремонт (шліфування/хромування) або заміна, щоб уникнути витоків.

3. Заміна ущільнень

   • Якщо з’являються підтікання, “ривки” при роботі чи зниження зусилля, рекомендується перевірити/замінити манжети та сальники.

4. Контроль тиску

   • Не перевищуйте номінального (16–20 МПа), щоб уникнути пошкоджень корpусу чи штока.
   • При недостатньому тиску ківш грейфера може не стискатися належним чином.

5. Температурний режим

   • У разі сильного холоду рекомендується прогрів гідросистеми; у спеку — слідкувати, щоб масло не перегрівалося (особливо при безперервному циклі “захоплення/скидання”).

6. Висновок

Гідроциліндр маніпулятора грейферний ГЛ-1 пелюстковий ЦГП-63×40×115 — це ефективний та надійний вузол, який забезпечує змикання/розмикання “пелюсток” грейфера, необхідне для захоплення й переміщення вантажів (металобрухт, сипкі матеріали, деревина тощо). Завдяки діаметрам поршня 63 мм та штока 40 мм, а також ходу 115 мм, цей гідроциліндр гарантує швидку роботу, сильне зусилля й довговічність у агресивному середовищі, за умови належного обслуговування (чиста олива, своєчасна заміна ущільнень, огляд штока).
