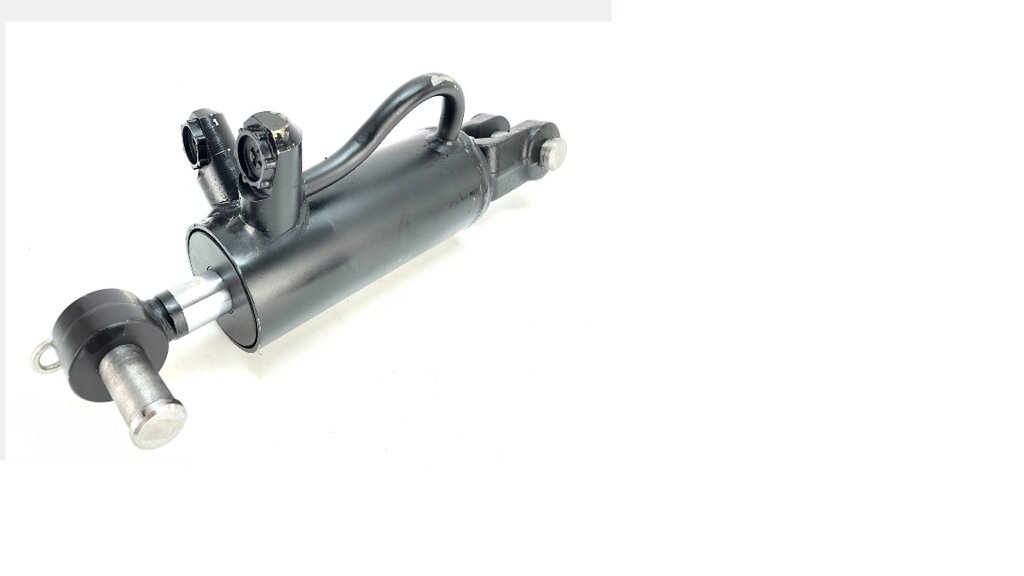

Гідроциліндр навішування коротун Т 16, Т 25, ЦС 75х30х110

Гідроциліндр навішування “коротун” Т-16, Т-25 ЦС 75×30×110 призначений для підйому й опускання навісного обладнання (наприклад, плугів, борін, культиваторів, розкидачів добрив тощо) на малогабаритних тракторах моделей Т-16, Т-25 та їхніх модифікаціях. Його часто називають “коротуном” через зменшену монтажну довжину, що дозволяє встановлення циліндра в обмеженому просторі навісної системи, забезпечуючи при цьому достатнє зусилля для роботи з легкими та середньотяжкими знаряддями.

1. Призначення гідроциліндра

1. Підіймання та опускання навісного обладнання
   • Забезпечує налаштування робочої глибини та переведення знарядь у транспортне положення.
2. Фіксація
   • Утримує сільськогосподарське знаряддя в потрібному положенні за рахунок герметичності гідросистеми (при наявності відповідних клапанів).
3. Зменшення фізичного навантаження
   • Оператор за допомогою гідравліки може легко керувати навісним обладнанням із кабіни трактора.

2. Технічні характеристики

1. Тип: двосторонньої дії (шток висувається та втягується під тиском).
2. Маркування / Модель:
   • ЦС 75×30×110, де:
     • “75” — діаметр поршня (мм),
     • “30” — діаметр штока (мм),
     • “110” — хід штока (мм).
3. Посадкова (монтажна) довжина: зменшена порівняно зі стандартними циліндрами, від чого походить назва “коротун” (точне значення залежить від креслень).
4. Робочий тиск: орієнтовно 16–20 МПа (залежно від рекомендацій виробника та гідросистеми трактора).
5. Матеріали:
   • Корпус: сталева товстостінна труба, термічно оброблена.
   • Шток: зазвичай хромований (для захисту від корозії та зменшення тертя), діаметр 30 мм.
6. Ущільнення:
   • Багатокромочні манжети, сальники, пилознімачі (скребки), розраховані на високий тиск і перепади температур.
7. Робоча рідина:
   • Гідравлічні масла типу HLP/HVLP (ISO VG 32/46) чи інші, рекомендовані заводом-виробником трактора.

3. Особливості конструкції “коротуна”

1. Зменшена монтажна довжина

   • Порівняно зі стандартними циліндрами ЦС-75×30×(інший хід), дозволяє встановлювати гідроциліндр в умовах обмеженого простору задньої навіски тракторів Т-16, Т-25.

2. Діаметр поршня 75 мм

   • Формує достатнє зусилля при робочому тиску 16–20 МПа для підйому легких і середньотяжких знарядь, характерних для тракторів такої категорії.

3. Хід штока (110 мм)

   • Дає можливість налаштування висоти/глибини роботи навісного обладнання для невеликих тракторів.
   • Оптимальний для маневрування в умовах малих та середніх господарств.

4. Товстостінний корпус і шток

   • Витримують вібрації й ударні навантаження, typical для польових робіт (зустріч з камінням, горбами тощо).

4. Застосування

1. Трактори Т-16 (“мототрактори”)
   • Використовується в задній навісці або інших гідровузлах, де потрібна компактність і достатній підйомний хід.
2. Трактори Т-25
   • Для підйому плугів, борін, картоплесаджалок тощо.
3. Інша техніка схожого класу
   • Якщо габарити й робочий тиск збігаються з параметрами цього “коротуна”.

5. Переваги ЦС 75×30×110 “коротун”

1. Компактність
   • Монтажна довжина (у складеному стані) менша, ніж у стандартного циліндра, що полегшує встановлення на малих тракторах.
2. Достатнє зусилля підйому
   • Діаметр поршня 75 мм забезпечує роботу із сипкими/легкими знаряддями без перевантажень.
3. Зручна експлуатація
   • Полегшує маневрування, дозволяє швидко змінювати висоту/глибину роботи агрегатів.
4. Довговічність
   • При належному обслуговуванні (фільтроване масло, регулярний огляд штока, заміна ущільнень) служить тривалий час.

6. Рекомендації з обслуговування

1. Чиста гідравлічна олива

   • Використовуйте масло ISO VG 32/46, рекомендоване виробником; регулярна зміна / фільтрація.
   • Забруднення масло прискорює зношування манжет і штока.

2. Огляд штока

   • Перевіряйте відсутність механічних пошкоджень (задирів, подряпин), іржі.
   • У разі пошкодження — ремонт (шліфування, хромування) чи заміна штока, аби уникнути витоків.

3. Заміна ущільнень

   • При підтіканнях, падінні тиску, “ривках” слід перевірити/замінити манжети.
   • Використовуйте оригінальні чи рекомендовані виробником набори ущільнень.

4. Перевірка кріплень

   • Шарнірні з’єднання (пальці, болти) не повинні мати люфтів чи тріщин; затягнуті за потрібним моментом.
   • Люфти й перекоси знижують ресурс циліндра.

5. Температурний режим

   • У сильні морози прогрівайте гідросистему; в спеку не допускайте перегріву масла.
   • Правильна температура сприяє стабільному тиску й зменшує зношування.

7. Висновок

Гідроциліндр навішування “коротун” Т-16, Т-25 (ЦС 75×30×110) — компактний та надійний варіант для малих тракторів, які потребують ефективної та плавної роботи задньої навісної системи. Завдяки зменшеній монтажній довжині, оптимальним діаметрам поршня/штока (75×30) і ходу 110 мм, він забезпечує достатнє підйомне зусилля, полегшує налаштування глибини роботи знаряддя й подовжує періоди безперебійної експлуатації за умови правильного догляду (чиста олива, перевірка штока, заміна ущільнень).
