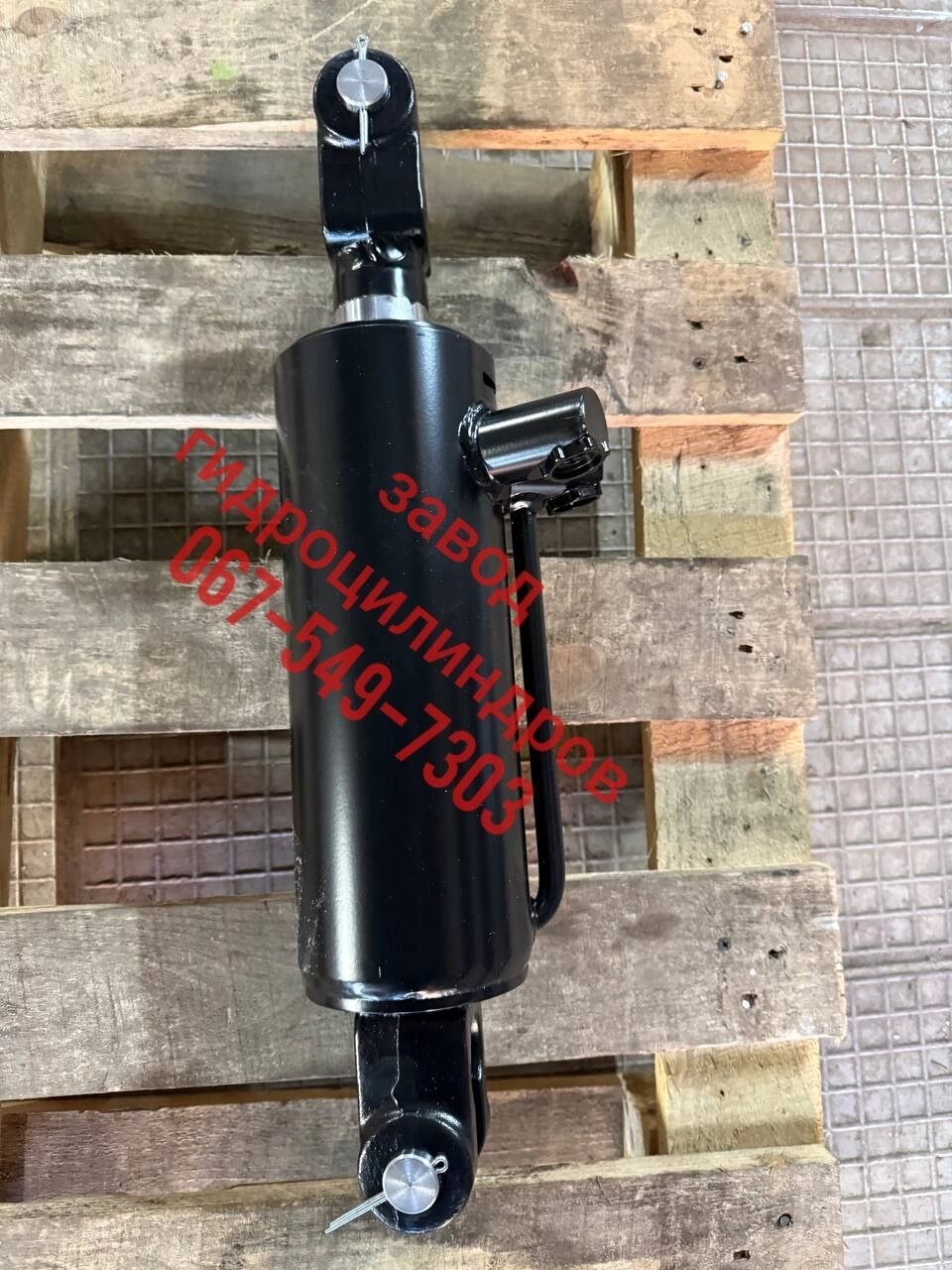

Гідроциліндр ГЦ100х50х200.515 МТЗ, Т-40 навішування (рогатий) Посилен Шток ф50 мм

Гідроциліндр ГЦ100×50×200.515 (рогатий) з посиленим штоком Ø50 мм — це високоміцний та ефективний гідравлічний вузол для навісної системи тракторів МТЗ, Т-40 та іншої сільськогосподарської техніки. Його посилений шток (діаметром 50 мм замість звичних 40 мм) підвищує жорсткість і витривалість при експлуатації з важкими ґрунтообробними агрегатами, що забезпечує стабільне піднімання та утримання робочого обладнання.

1. Призначення гідроциліндра

1. Підіймання/опускання навісного обладнання

   • Завдяки великому діаметру поршня (100 мм) і штока (50 мм) здатен підіймати важкі плуги, борони, культиватори, сівалки тощо.
   • Підтримує навісне знаряддя в робочому чи транспортному положенні.

2. Регулювання глибини обробітку

   • Можливість точного виставлення висоти для досягнення оптимальної глибини оранки, боронування або культивації.

3. Зменшення фізичного навантаження

   • Оператор керує навісною системою з кабіни, економлячи час і сили під час польових операцій.

2. Технічні характеристики

1. Модель/Маркування:
   • ГЦ100×50×200.515, “рогатий”, з посиленим штоком Ø50 мм.
2. Діаметр поршня (D): 100 мм
3. Діаметр штока (d): 50 мм (посилений)
4. Хід штока (S): 200 мм
5. Монтажна довжина (.515): приблизно 515 мм у складеному стані (чи інший габарит, згідно з кресленням).
6. Робочий тиск: орієнтовно 16–20 МПа (уточнюється за техпаспортом/рекомендаціями виробника).
7. Матеріали:
   • Корпус: сталева товстостінна труба, стійка до вібрацій і динамічних навантажень.
   • Шток: термічно оброблений, з підвищеною міцністю (Ø50 мм), часто хромований.
8. Ущільнення: багатокомпонентні манжети, сальники, пилознімачі для роботи в агресивному середовищі (волога, пил, перепади температур).
9. Робоча рідина: гідравлічна олива (ISO VG 32/46 чи інша, рекомендована заводом).

3. Особливості конструкції “рогатого” типу

1. Подвійні “роги” (вушка)

   • Специфічне кріплення гідроциліндра до навісної системи “старого” зразка, де проушини розміщені у вигляді “рогів”.
   • Сприяє швидкому й надійному монтажу без перекосів.

2. Посилений шток (Ø50 мм)

   • Збільшує опір штока вигинам і ударам під час навісних операцій (наприклад, при зачепленні плуга за перешкоду в ґрунті).
   • Подовжує загальний ресурс гідроциліндра.

3. Великий діаметр поршня (100 мм)

   • Забезпечує значне робоче зусилля при тиску 16–20 МПа, що вистачає для більшості важких знарядь.

4. Застосування

1. Трактори МТЗ (80, 82, інші моделі з відповідними навісними кронштейнами)
   • Використовується для підйому плугів, борін, сівалок, розкидачів добрив тощо.
2. Трактори Т-40
   • За умови відповідності кріплень “рогатого” типу та можливості встановлення гідроциліндра з великим штоком (Ø50 мм).
3. Інша техніка з навісною системою “старого” зразка
   • Де кріплення й тиск у гідросистемі відповідають параметрам ГЦ100×50×200.515.

5. Переваги посиленого гідроциліндра

1. Міцність
   • Шток Ø50 мм менше схильний до вигинів і деформацій при максимальному навантаженні.
2. Тривалий ресурс
   • Менша ймовірність руйнування штока при ударах або перевантаженнях, характерних для польових робіт.
3. Суттєве підйомне зусилля
   • Діаметр поршня 100 мм створює великий тиск на робочий орган при стандартному робочому тиску.
4. Легкий монтаж
   • “Рогата” конструкція з пальцями спрощує встановлення на техніку, де передбачено саме таке виконання навісного гідроциліндра.

6. Рекомендації з експлуатації

1. Чиста й відфільтрована олива

   • ISO VG 32/46 або інші сорти, рекомендовані для гідросистем МТЗ, Т-40.
   • Забруднене масло призводить до пришвидшеного зносу ущільнень та штока.

2. Огляд штока

   • Перевіряти відсутність корозії, подряпин, задирів. У випадку пошкоджень — необхідний ремонт/заміна манжет.

3. Своєчасна заміна ущільнень

   • При появі підтікання, “ривків” або зниження робочого тиску.
   • Застосовувати оригінальні ущільнювальні комплекти від виробника.

4. Контроль кріплень

   • “Рогаті” вушка, пальці, болти мають бути без люфтів і тріщин, надійно зафіксовані.

5. Дотримання робочого тиску

   • Не перевищувати ~16–20 МПа, щоб уникнути пошкодження корпусу чи штока.
   • Якщо техніка працює в умовах екстремальних навантажень, слід більш ретельно контролювати гідросистему.

7. Висновок

Гідроциліндр ЦС 100×50×200.515 (рогатий, посилений шток Ø50 мм) — відмінне рішення для навіски тракторів МТЗ, Т-40 “старого зразка”. Завдяки збільшеному діаметру штока й великому діаметру поршня (100 мм), він забезпечує значне підйомне зусилля, а “рогатий” тип кріплення робить монтаж швидким і сумісним із відповідною задньою навісною системою. При правильному догляді (регулярне оновлення оливи, обстеження штока, заміна ущільнень) цей гідроциліндр прослужить довго і надійно в складних аграрних умовах, полегшуючи операторам роботу з різноманітними ґрунтообробними й сівальними агрегатами.
