Гідроциліндр Навішування МТЗ, ЮМЗ ЦС 100x40x200.515 старого зразка

Гідроциліндр Навішування МТЗ, ЮМЗ ЦС 100x40x200.515 старого зразка

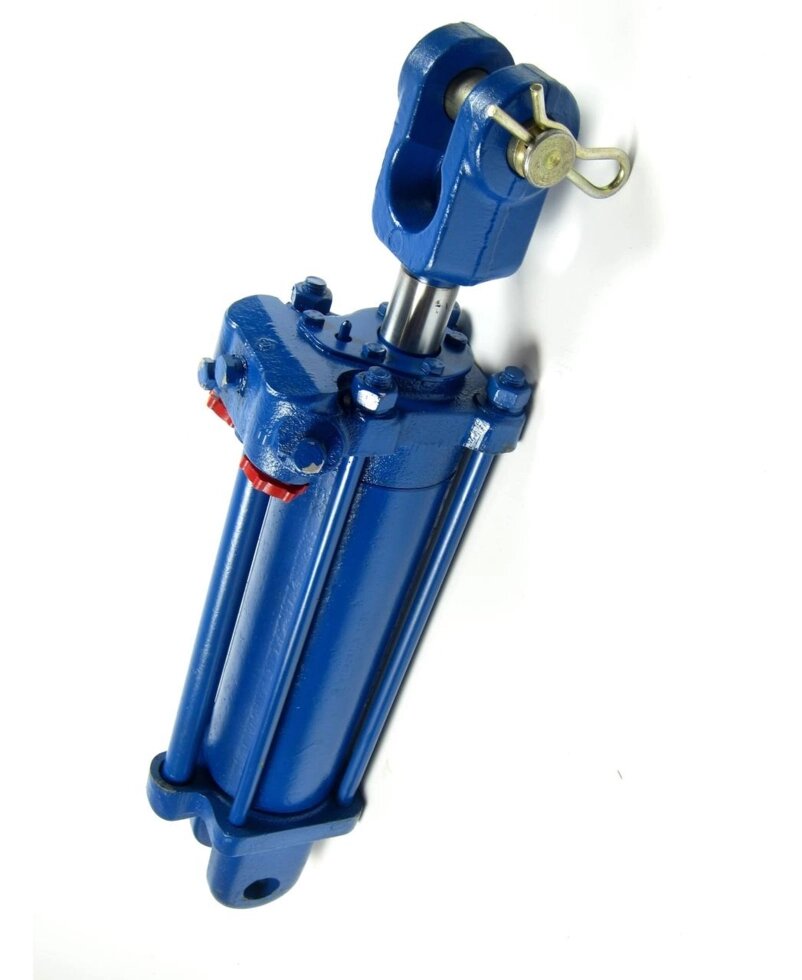

Гідроциліндр Навішування МТЗ, ЮМЗ ЦС 100x40x200.515 старого зразка від компанії Завод Гідроциліндрів - фото 1
5 500 ₴
Мін. сума замовлення 1 000 ₴
В наявності

Доставка

Детальніше про доставку

Оплата

Характеристики

Код товару
100х200
Виробник
Власне виробництво
Країна виробництва
Україна
Тип
поршневі
Призначення
для дорожньо-будівельної техніки, для спецтехніки, для тракторів
Стан
нове

Опис

Гідроциліндр навішування МТЗ, ЮМЗ ЦС 100×40×200.515 (старого зразка) призначений для підйому та опускання різноманітного сільськогосподарського знаряддя (плуги, борони, культиватори та ін.) у задній навісці тракторів МТЗ, ЮМЗ (старого зразка). Його надійна конструкція та великі діаметри поршня/штока (100/40 мм) дозволяють розвивати суттєве підйомне зусилля, необхідне для ефективної роботи з важкими агрегатами.


1. Призначення гідроциліндра

  1. Підйом/опускання навісного обладнання

    • Забезпечує потрібну висоту робочих органів для сівби, оранки, культивації тощо.
    • Полегшує переведення обладнання в транспортне положення.
  2. Фіксація в заданому положенні

    • Гідроциліндр утримує агрегат на обраній висоті або в транспортній позиції, запобігаючи самовільному опусканню завдяки герметичності гідросистеми (якщо встановлені відповідні клапани/гідрозамки).
  3. Зменшення фізичного навантаження

    • Оператор використовує гідравлічну силу для переміщення важких знарядь, знімаючи з себе додаткові труднощі.

2. Технічні характеристики

  1. Маркування / Модель:

    • ЦС 100×40×200.515 (старий зразок)
      • “100” – діаметр поршня, мм
      • “40” – діаметр штока, мм
      • “200” – хід штока, мм
      • “.515” – монтажна довжина або інший конструктивний параметр (орієнтовно 515 мм у складеному стані)
  2. Тип:

    • Двосторонньої дії (шток під тиском може висуватися та втягутися).
  3. Діаметр поршня 100 мм

    • Дозволяє отримувати суттєве підйомне зусилля при робочому тиску (16–20 МПа).
  4. Діаметр штока 40 мм

    • Забезпечує жорсткість і стійкість до вигинальних навантажень, що виникають під час руху трактора з навісним обладнанням по нерівній поверхні.
  5. Робочий тиск:

    • Зазвичай 16–20 МПа (уточнюється за техдокументацією або виробником).
  6. Матеріали:

    • Корпус: сталь з товстими стінками (легована чи вуглецева, термічно оброблена).
    • Шток: термічно оброблений, хромований або інше покриття для зменшення тертя й захисту від корозії.
  7. Ущільнення:

    • Манжети, сальники, пилознімачі (скребки), розраховані на роботу в запиленому середовищі та на перепади температур.

3. Особливості “старого зразка”

  1. “Рогатий” кронштейн (подвійні вушка)

    • У багатьох конструкціях “старого зразка” гідроциліндр має специфічне кріплення (“роги”), що сумісне з навісною системою ранніх моделей МТЗ, ЮМЗ.
  2. Монтажна довжина близько 515 мм

    • У складеному стані він досить короткий, що зручно для встановлення в обмеженому просторі.
    • “Старий зразок” уніфікований із певними типами тракторних рам і кронштейнів.
  3. Універсальність

    • Підходить для різних модифікацій МТЗ (80, 82 тощо) і ЮМЗ (6, 6АКЛ тощо) “старого” виконання, якщо кріплення та габарити збігаються.

4. Переваги ЦС 100×40×200.515

  1. Значне зусилля

    • Завдяки великому діаметру поршня (100 мм) гідроциліндр може піднімати важкі знаряддя, наприклад, кількакорпусні плуги, важкі борони.
  2. Надійність і довговічність

    • Товстостінний корпус, термічно оброблений шток, якісні ущільнення — усе це забезпечує витривалість у польових умовах (бруд, пил, волога).
  3. Легка заміна ущільнень

    • Конструкція “старого зразка” з уніфікованими деталями та стандартними розмірами манжет.
  4. Швидкий монтаж/демонтаж

    • “Рогатий” кронштейн і проушини для пальців (шарнірів) дозволяють без особливих складнощів ставити або знімати циліндр при необхідності.

5. Рекомендації з експлуатації та обслуговування

  1. Контроль рівня та якості оливи

    • Фільтроване масло класу ISO VG 32/46 (чи інше, схвалене виробником).
    • Забруднене чи недостатнє масло призводить до зносу ущільнень і “ривків” у роботі.
  2. Огляд штока

    • Слідкувати за відсутністю корозії, подряпин, задирів.
    • Пошкоджений шток може спричинити витік оливи та швидке зношування манжет.
  3. Заміна ущільнень

    • При підтіканнях, втратах тиску чи “ривках” під час підйому/опускання.
    • Використовуйте рекомендовані або оригінальні комплекти ущільнень від виробника.
  4. Перевірка кріплень

    • Проушини (“рогатий” кронштейн), пальці, болти мають бути без люфтів і тріщин.
    • Правильно затягнуті з’єднання запобігають перекосам і швидкому зносу гідроциліндра.
  5. Температурний режим

    • При низьких температурах слід прогрівати гідросистему, аби уникнути згущення оливи і ривків.
    • У спеку не допускайте перегріву масла (стежте за системою охолодження трактора).

6. Висновок

Гідроциліндр ЦС 100×40×200.515 “старого зразка” для МТЗ, ЮМЗ — це надійний гідравлічний вузол, що забезпечує потужне підйомне зусилля й плавне керування навісними знаряддями (плуги, борони, культиватори та ін.). Завдяки великому діаметру поршня (100 мм), штоку (40 мм) і ходу (200 мм) він оптимально працює в умовах підвищених навантажень польових робіт. При регулярному обслуговуванні (чиста олива, перевірка штока, заміна ущільнень) гідроциліндр слугує тривало і надійно, допомагаючи забезпечити високу ефективність сільськогосподарської техніки.
