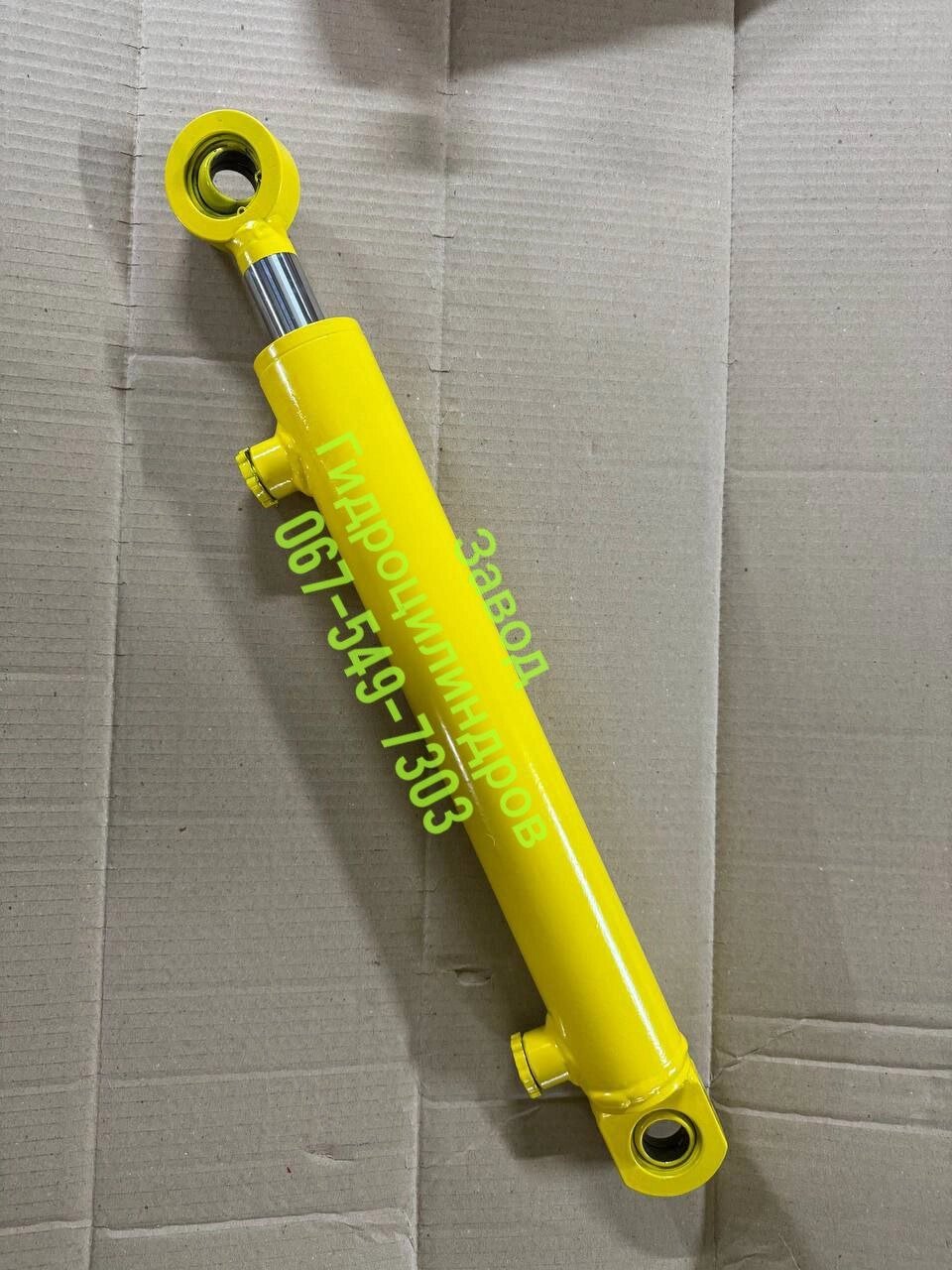

Гідроциліндр ЦС50.30.630.840 ш/с 25 ( хід штока 630 мм)

Гідроциліндр ЦС50.30.630.840 ш/с 25 ( хід штока 630 мм)

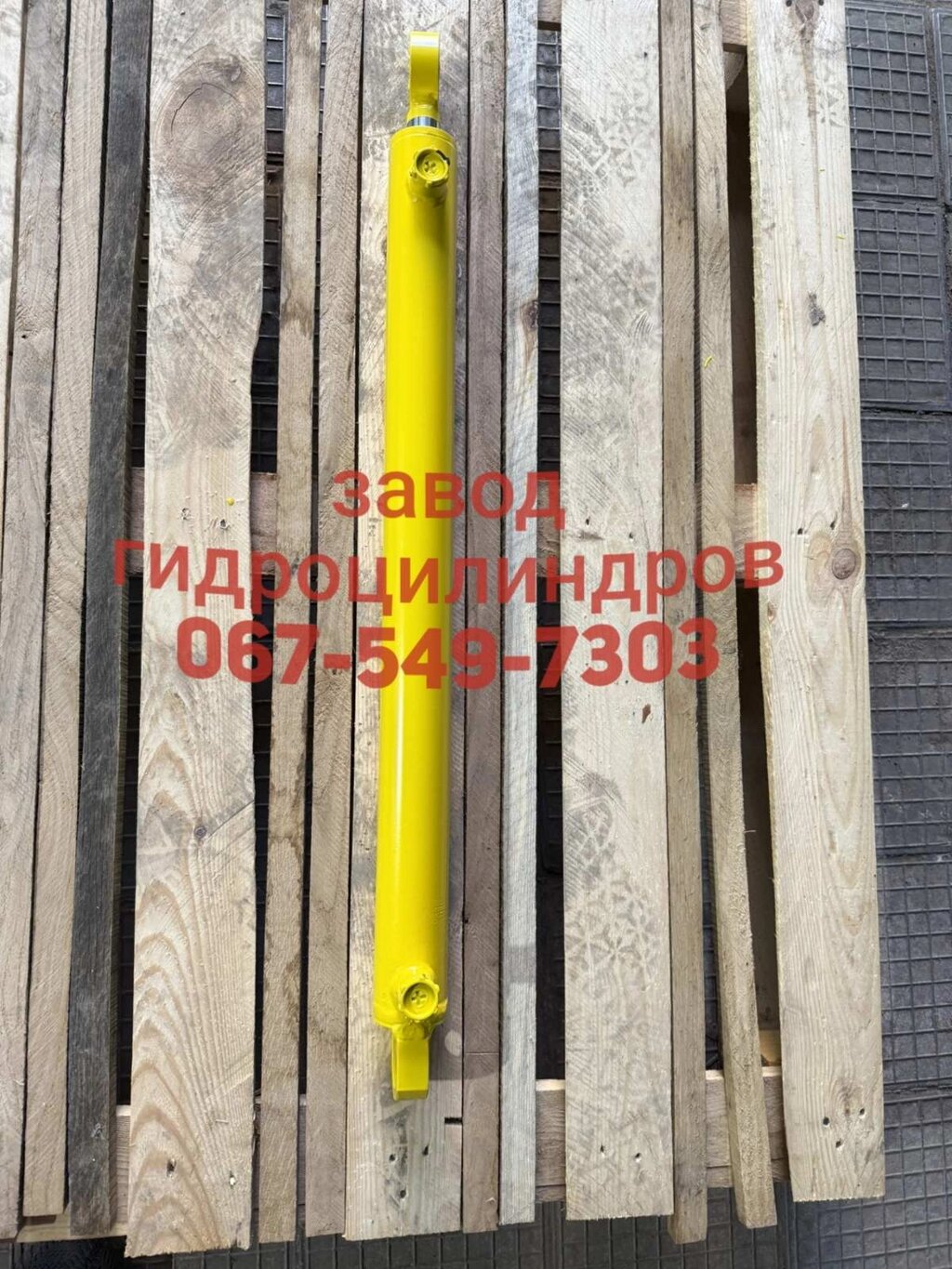

Гідроциліндр ЦС50.30.630.840 ш/с 25 ( хід штока 630 мм) від компанії Завод Гідроциліндрів - фото 1
5 400 ₴
Мін. сума замовлення 1 000 ₴
В наявності

Доставка

Детальніше про доставку

Оплата

Характеристики

Код товару
50.30.630.11
Виробник
Власне виробництво
Країна виробництва
Україна
Тип
поршневі
Призначення
для дорожньо-будівельної техніки, для зернокидачів, для комбайнів, для міні-сільгосптехніки, для навісного та причіпного обладнання, для навантажувачів, для поливальної і зрошувальної техніки, для прес-підбирачів, для причепів, для самоскидів, для спецтехніки, для тракторів
Показати повністю
Стан
нове
Производитель
Атма

Опис

Гідроциліндр ГЦ50.30.630.840 ш/с 25 — це гідравлічний циліндр, що належить до категорії середніх та важких гідроциліндрів, здатних витримувати високі навантаження та створювати відчутне зусилля при тиску оливи. Його ключова відмінність — довгий хід штока (630 мм), завдяки чому він може забезпечувати широкий діапазон переміщення робочих органів у різноманітних механізмах. Здебільшого такі гідроциліндри застосовуються в сільськогосподарській, комунальній, будівельній та іншій техніці, де потрібно суттєве лінійне переміщення.


Основне призначення

  1. Піднімання/опускання великих робочих органів:
    • У зернових чи кормозаготівельних машинах (сівалки, косарки, прес-підбирачі тощо).
    • У будівельних механізмах (опускання/підіймання стріли, платформи).
  2. Зміна кута нахилу або вильоту:
    • При розгортанні важелів, лап, відвалів, захватів.
    • У комунальній техніці (снігоприбирачі, сміттєвози з великими кузовами).
  3. Фіксація робочого органу в крайніх або проміжних положеннях завдяки гідравлічному тиску і застосуванню гідрозамків/розподільників.

Основні технічні характеристики

  1. Маркування/Позначення:

    • ГЦ50.30.630.840 ш/с 25, де:
      • “50” — діаметр поршня (мм),
      • “30” — діаметр штока (мм),
      • “630” — хід штока (мм),
      • “840” — загальна (або монтажна) довжина у складеному стані (залежно від креслень),
      • “ш/с 25” — шворневі/шарнірні з’єднання діаметром 25 мм (або інше конструктивне позначення, що свідчить про тип і діаметр шарніра).
  2. Тип:

    • Двосторонньої дії (шток рухається під тиском у двох напрямках).
  3. Робочий тиск:

    • Орієнтовно 16–20 МПа (уточнюється за технічним паспортом або рекомендаціями виробника).
  4. Матеріали:

    • Корпус: сталевий, товстостінний, здатний витримувати високий тиск і вібраційні навантаження.
    • Шток: термічно оброблений, часто хромований, діаметром 30 мм.
  5. Ущільнення:

    • Багатокомпонентні манжети, сальники, пилознімачі (скребки) для герметичної роботи при високому тиску й запиленості.
  6. Робоча рідина:

    • Гідравлічна олива класу HLP, HVLP (ISO VG 32/46) або інша, рекомендована виробником техніки.

Конструктивні особливості

  1. Великий хід (630 мм)

    • Забезпечує значний діапазон переміщення робочих органів.
    • Корисно у випадках, коли потрібно опускати/піднімати механізми на велику висоту або розгортати їх на велику довжину.
  2. Діаметри поршня (50 мм) і штока (30 мм)

    • Оптимальне співвідношення для створення суттєвого зусилля при середньому робочому тиску.
    • Шток Ø30 мм має достатню стійкість до згинальних навантажень.
  3. Монтажна довжина 840 мм

    • Вказує на відстань між центрами шарнірів (вух) у складеному стані (або інший розмір згідно з кресленням).
    • Потрібно враховувати вільний простір для монтажу й роботи гідроциліндра.
  4. Шарніри/проушини Ø25 мм

    • Діаметр шворнів (шкворнів) 25 мм для надійного кріплення в місцях шарнірного з’єднання.
    • Забезпечує вільний рух циліндра без перекосів і заклинювань.

Переваги ГЦ50.30.630.840 (ш/с 25)

  1. Значний робочий хід

    • 630 мм вистачає для більшості завдань, де потрібне велике переміщення: відкидні платформи, стріли, навіски.
  2. Надійність і міцність

    • Товстостінний корпус, термічно оброблений шток, якісні ущільнення — усе це забезпечує тривалий ресурс і стійкість до динамічних навантажень.
  3. Універсальність застосування

    • Сільськогосподарські машини (приводи навісок, гідрокріплення), будівельна техніка (висувні опори, стріли), комунальна техніка (сміттєвози, відвали) тощо.
  4. Простота обслуговування

    • Конструкція гідроциліндра розбірна, ущільнення стандартних розмірів, тому ремонт чи заміна манжет проходить без ускладнень.

Рекомендації з експлуатації та обслуговування

  1. Чистота оливи

    • Використовуйте фільтровану, чисту оливу ISO VG 32/46 (чи іншу, рекомендовану виробником).
    • Бруд або вода в маслі призводять до швидкого зносу ущільнень і появи ривків.
  2. Огляд штока

    • Уникайте задирів, подряпин і корозії на штоку.
    • Механічні пошкодження штока спричиняють витоки оливи та некоректну роботу циліндра.
  3. Заміна ущільнень

    • При підтіканнях або падінні зусилля зверніть увагу на стан манжет.
    • Використовуйте оригінальні чи рекомендовані виробником комплекти ущільнень.
  4. Перевірка кріплень

    • Проушини й пальці (Ø25 мм) мають бути без люфтів, розбивань та деформацій.
    • Правильне вирівнювання кріплень запобігає перекосам і підвищеному зношуванню.
  5. Дотримання робочого тиску

    • Не перевищуйте максимальний тиск (зазвичай 16–20 МПа).
    • При низькому тиску або непрацюючому насосі циліндр не досягне необхідної сили чи швидкості переміщення.

Застосування

  1. Сільське господарство

    • Навісні системи тракторів, механізми сівалок, борон, комбайнів, розкидачів добрив.
    • Адаптується в амортизатори платформ, підйомники, зернові шнеки.
  2. Будівництво та промисловість

    • Підіймальні столи, пресувальне обладнання, маніпулятори, платформи для підйому вантажів.
  3. Комунальна та дорожня техніка

    • Сміттєвози (механізми вивантаження), відвали й піскорозкидальні системи, снігоочисні машини.

Висновок

Гідроциліндр ГЦ50.30.630.840 ш/с 25 (хід штока 630 мм)потужний та універсальний гідромеханізм, що дає великий робочий хід (630 мм) для широкого спектра задач: від агротехніки до промислових верстатів. Завдяки міцному корпусу, термічно обробленому штоку, якісним ущільненням і зручним шарнірним кріпленням (Ø25 мм), він має високу надійність та довгий термін експлуатації. При дотриманні рекомендацій щодо регулярного обслуговування (чиста олива, огляд штока, заміна ущільнень) гідроциліндр ефективно працюватиме в будь-яких складних умовах.
