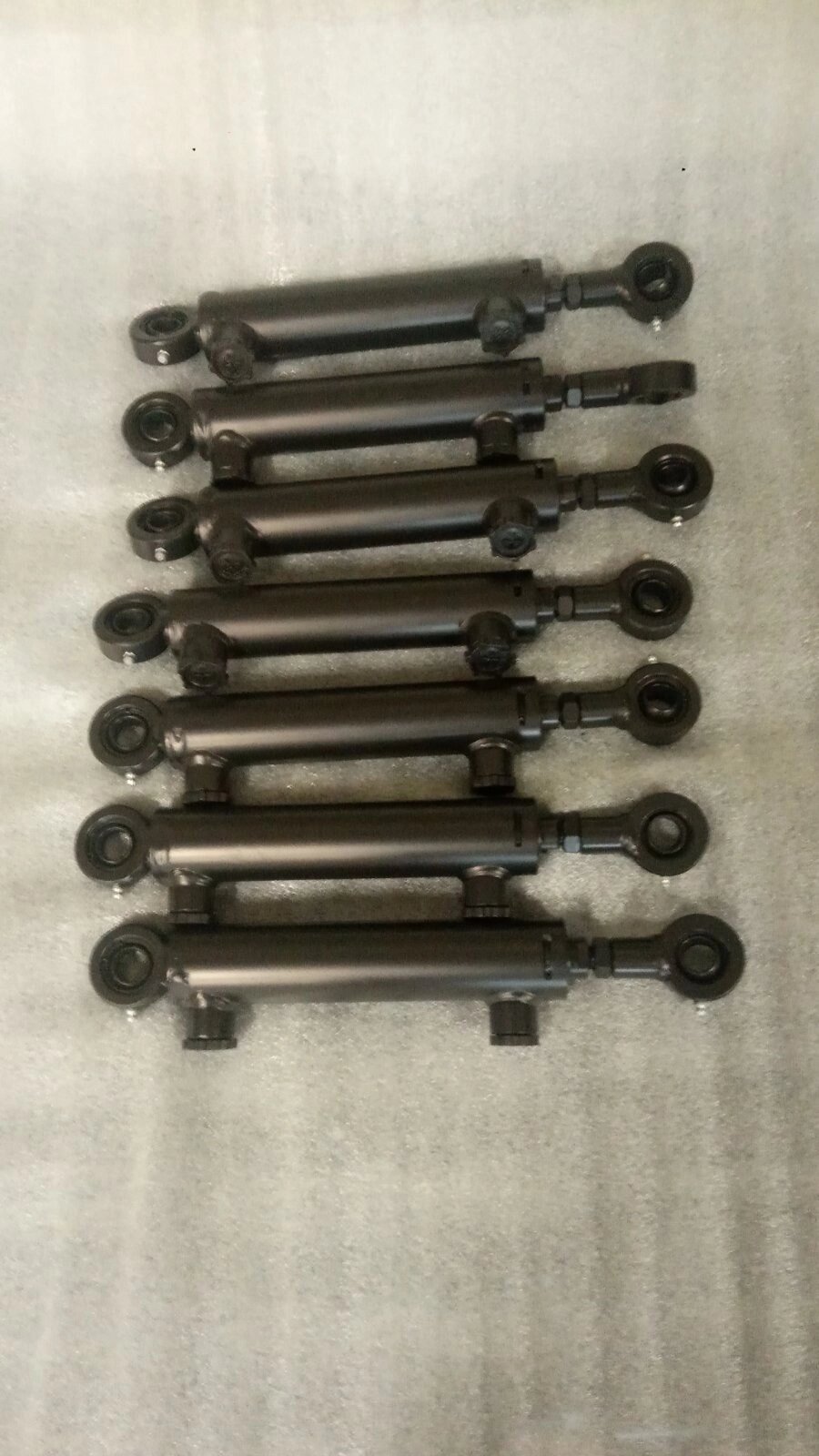

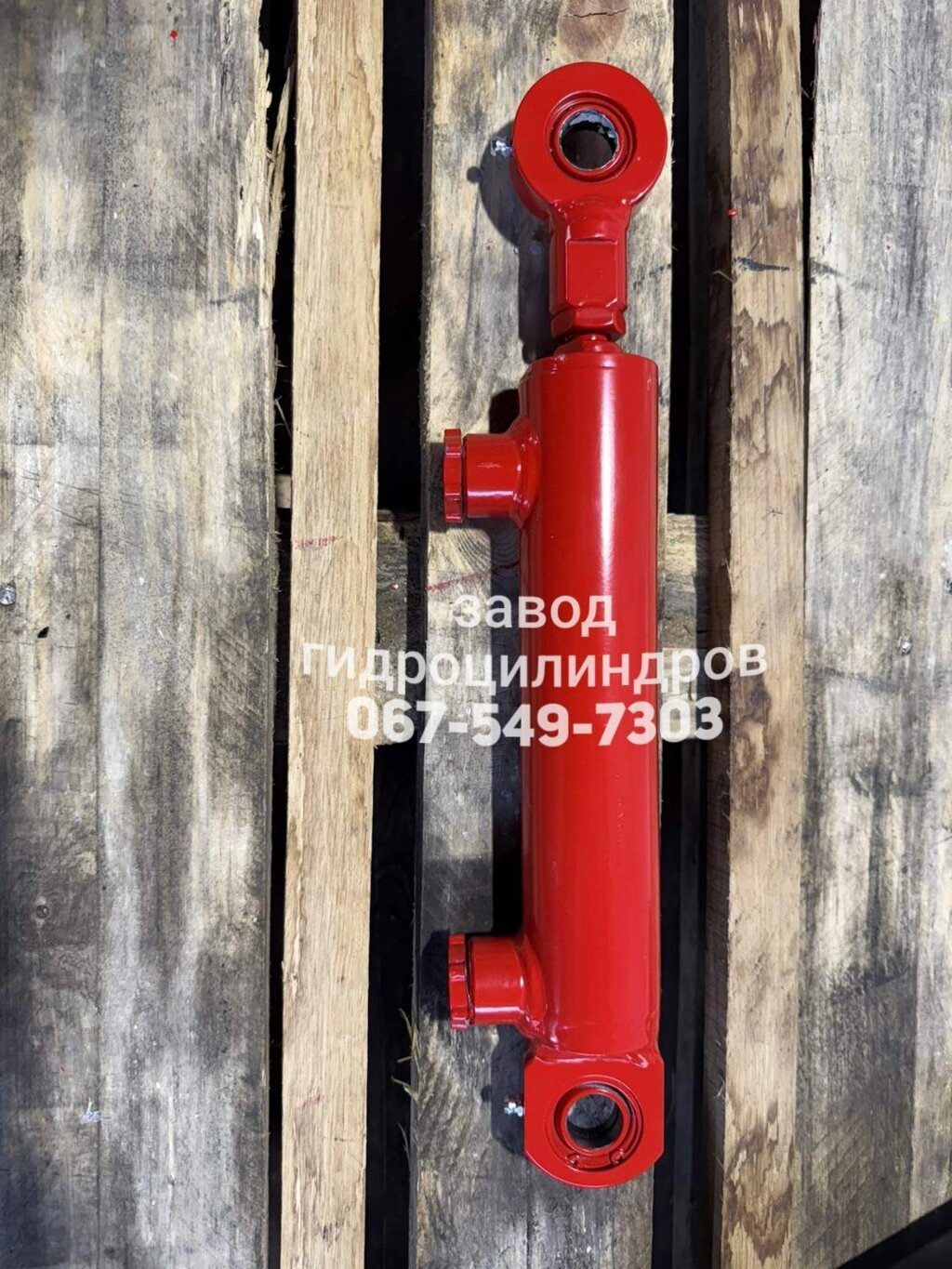

Гідроциліндр ГЦ 40/25х160-4.11 (маркер УПС)

Гідроциліндр ГЦ 40/25×160-4.11 (маркер УПС) використовується переважно в системах маркерів на сівалках типу УПС (універсальні пневматичні сівалки) або аналогічній техніці. Його основна роль — висування і втягання штока для складання/розкладання маркерів, що прокладають борозни (ряди) при посіві. Завдяки цьому маркери працюють синхронно з основним робочим органом сівалки, забезпечуючи точне дотримання міжрядь.

Основне призначення

1. Керування маркерами (розгортання, складання) на сівалках УПС та аналогічних посівних комплексах.
2. Фіксація маркерів у транспортному або робочому положенні завдяки роботі гідросистеми.

Основні технічні характеристики

1. Тип гідроциліндра:

   • Двосторонньої дії (шток рухається під тиском у двох напрямках).

2. Позначення:

   • ГЦ 40/25×160-4.11
   • У маркуванні зазвичай “40/25” вказує на діаметр поршня 40 мм та штока 25 мм, “160” — хід штока (160 мм), а “4.11” може означати певні конструктивні або монтажні особливості.

3. Діаметр поршня (D): 40 мм

4. Діаметр штока (d): 25 мм

5. Хід штока (S): 160 мм

6. Робочий тиск: 16–20 МПа (залежно від рекомендацій виробника та умов експлуатації).

7. Матеріали:

   • Корпус і шток зі сталі, здатної витримувати високі навантаження й вібрації в полі.
   • Шток часто термічно оброблений і хромований для захисту від зносу та корозії.

8. Ущільнення: багатокомпонентні манжети та сальники, стійкі до перепадів температур і робочого тиску; пилознімачі (скребки) для запобігання потраплянню бруду.

9. Робоча рідина: гідравлічні масла (HLP, HVLP) з в’язкістю ISO VG 32/46 або згідно з рекомендаціями виробника сівалки.

10. Температурний діапазон: -40…+80 °C (залежить від типу ущільнень і оливи).

Конструктивні особливості

1. Компактний корпус

   • Дозволяє розмістити гідроциліндр у невеликому просторі механізму маркерів.
   • Може мати лакофарбове або антикорозійне покриття.

2. Шток (Ø25 мм)

   • Термічно оброблений, часто хромований, для мінімізації тертя та збільшення опору корозії.
   • Витримує осьові й ударні навантаження, характерні для роботи в полі.

3. Ущільнювальна система

   • Багатокромочні манжети герметизують порожнини при тиску до 16–20 МПа.
   • Пилознімачі (скребки) захищають внутрішні поверхні від забруднення (пил, насіння, ґрунт).

4. Шарнірне (вушкове) кріплення

   • Проушини чи вилкові кріплення з отворами для пальців, що фіксують гідроциліндр до рами сівалки та важелів маркерів.
   • Дає можливість легко монтувати й демонтувати гідроциліндр при техобслуговуванні.

Переваги

1. Точність маркування: завдяки стабільному управлінню маркерами гарантовано витримується необхідна відстань між рядами.
2. Надійність і тривалий ресурс: хромований шток, ущільнення, розраховані на роботу у запилених і вологих умовах.
3. Зручність у роботі: оператор може складати/розкладати маркери з кабіни трактора, не витрачаючи зайвих зусиль.
4. Простота сервісу: стандартні ущільнення, типові пальці та проушини, легка заміна/ремонт без складного інструменту.

Рекомендації з експлуатації та обслуговування

1. Контроль стану гідравлічної оливи

   • Використовуйте чисте масло належної в’язкості (ISO VG 32/46).
   • Забруднена олива призводить до ривків, підтікання, зношування ущільнень.

2. Огляд штока

   • Перевіряйте відсутність подряпин, задирів, корозії.
   • Пошкоджений шток призводить до швидкого зношування манжет і витоків.

3. Регулярна заміна ущільнень

   • При підтіканнях, ривках чи зниженні тиску перевіряйте манжети та сальники.
   • Застосовуйте оригінальні або рекомендовані комплекти ущільнень.

4. Перевірка кріплень

   • Вушка (проушини), пальці повинні бути без значного люфту чи тріщин.
   • Надійна фіксація запобігає перекосам і прискореному зносу.

5. Температурні режими

   • При низьких температурах — прогрів гідросистеми або використання низькотемпературних олив.
   • У спекотний період не слід допускати перегріву рідини.

Застосування

• Сівалки УПС (універсальні пневматичні сівалки) та інші варіанти, де передбачені маркери для точного дотримання міжрядь.
• Інші сівалки, якщо конструкція маркерів і кріплень відповідає габаритним параметрам гідроциліндра.

Висновок

Гідроциліндр ГЦ 40/25×160-4.11 (маркер УПС) є надійним і ефективним рішенням для механізму маркерів на сівалках (зокрема УПС), що дозволяє швидко і точно складати й розкладати маркери. Завдяки якісним матеріалам, хромованому штоку і зносостійким ущільненням він забезпечує довготривалу роботу в складних польових умовах.

Щоб гідроциліндр служив максимально довго, рекомендовано:

• Використовувати чисту оливу (ISO VG 32/46).
• Вчасно замінювати ущільнення.
• Слідкувати за станом штока і кріплень (вушок, пальців).
