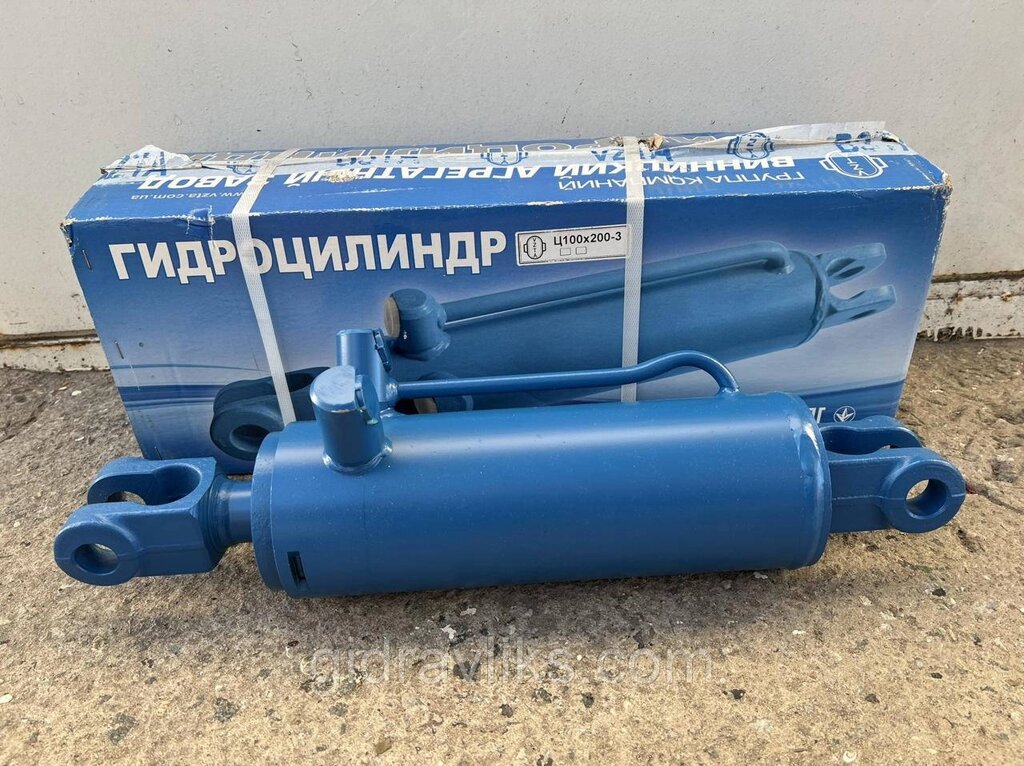

Гідроциліндр ЦС 100 МТЗ, Т-40 навіски (рогатий) ГЦ100х40х200.515

Гідроциліндр ЦС 100 МТЗ, Т-40 навіски (“рогатий”) ГЦ100×40×200.515 призначений для підйому та опускання навісного обладнання (плуги, борони, косарки тощо) на тракторах МТЗ, Т-40 (старі зразки). Завдяки збільшеному діаметру поршня (100 мм) він дає змогу піднімати досить важкі знаряддя, а шток діаметром 40 мм забезпечує достатню жорсткість і опірність згинальним навантаженням.

Основне призначення

1. Підйом/опускання навісних знарядь: регулювання глибини обробітку, встановлення в транспортне чи робоче положення.
2. Утримання робочих органів у заданому положенні завдяки герметичності гідросистеми трактора.

Основні технічні характеристики

1. Тип гідроциліндра: двосторонньої дії (шток працює під тиском на вихід та на вхід).
2. Позначення / Маркування:
   • ЦС 100 (ГЦ100×40×200.515 “рогатий”)
3. Діаметр поршня (D): 100 мм
4. Діаметр штока (d): 40 мм
5. Хід штока (S): 200 мм
6. Загальна (монтажна) довжина: 515 мм (залежить від виробника/креслень; “.515” зазвичай вказує на габарит у складеному стані).
7. Робочий тиск: приблизно 16–20 МПа (згідно з техдокументацією).
8. Матеріали:
   • Корпус: товстостінна сталева конструкція, розрахована на сільгоспнавантаження.
   • Шток: термічно оброблений і часто хромується, забезпечуючи стійкість до корозії та зносу.
9. Ущільнення: багатокомпонентні манжети й сальники, розраховані на високий тиск; пилознімачі для захисту від забруднень.
10. Робоча рідина: гідравлічні масла (HLP, HVLP, інші) з в’язкістю, рекомендованою виробником трактора (ISO VG 32/46).
11. Діапазон робочих температур: орієнтовно -40 °C…+80 °C (залежно від типу ущільнень і мастильних матеріалів).

Конструктивні особливості

1. “Рогатий” кронштейн

   • Циліндр має подвійні вушка (роги) — це його характерна ознака для монтажу на задній навісці МТЗ, Т-40.
   • Пальці, що йдуть у комплекті (або підбираються окремо), вставляються у “роги” й проушини навіски, фіксуються шплінтами чи стопорними кільцями.

2. Термозміцнений шток (Ø40 мм)

   • Часто має хромоване покриття, що мінімізує тертя та захищає від іржі.
   • Витримує динамічні й ударні навантаження при роботі з важкими знаряддями (плуг, культиватор тощо).

3. Надійна герметизація

   • Багатокомпонентні манжети забезпечують герметичність навіть за тиску до 20 МПа.
   • Пилознімачі (скребки) не дають бруду й абразиву потрапляти на поверхню штока.

4. Товстостінний корпус

   • Розрахований на великі вібраційні та ударні навантаження в полі.
   • Може мати антикорозійне покриття (лак, фарба).

Переваги

1. Значна вантажопідйомність: діаметр поршня 100 мм формує високі зусилля підйому.
2. Зносостійкість: завдяки хромованому штоку й надійним ущільненням циліндр працює довго навіть у запилених умовах.
3. Універсальність: підходить для низки модифікацій МТЗ (80, 82, 50, 70) і Т-40, якщо збігаються кріплення.
4. Простота ремонту: ущільнення легко знайти й замінити, а конструкція розбірна.

Рекомендації з експлуатації та обслуговування

1. Контроль рівня та чистоти оливи

   • Використовуйте тільки чисте масло рекомендованої в’язкості (ISO VG 32/46).
   • Забруднене або недобране масло може спричинити ривки й підтікання.

2. Огляд штока

   • Слідкуйте, щоби не було пошкоджень (задирів, корозії). Пошкоджений шток прискорює знос ущільнень і призводить до протікань.
   • При серйозних ушкодженнях шток відновлюється (шліфування, хромування) або замінюється.

3. Заміна ущільнень

   • При зниженні сили підйому, підтіканнях, “ривках” чи нестабільній роботі.
   • Використовуйте оригінальні або рекомендовані комплекти.

4. Перевірка пальців і “рогів”

   • Люфти у кріпленнях, тріщини чи зношування пальців можуть призвести до перекосів і швидкого виходу з ладу гідроциліндра.
   • Слід забезпечувати міцне кріплення та змащення пальців.

5. Температурний режим

   • За холодів бажано прогрівати гідросистему, використовувати низькотемпературні оливи.
   • У спеку стежити, щоб масло не перегрівалося при тривалій роботі.

Висновок

Гідроциліндр ЦС 100 (ГЦ100×40×200.515 “рогатий”) — надійне рішення для задньої навіски тракторів МТЗ, Т-40, що потребують сильного підйомного зусилля й відповідної жорсткості під час польових робіт. При правильному догляді, вчасних замінах ущільнень і якісному маслі цей гідроциліндр забезпечуватиме стабільну й довготривалу роботу з різними сільськогосподарськими агрегатами.
