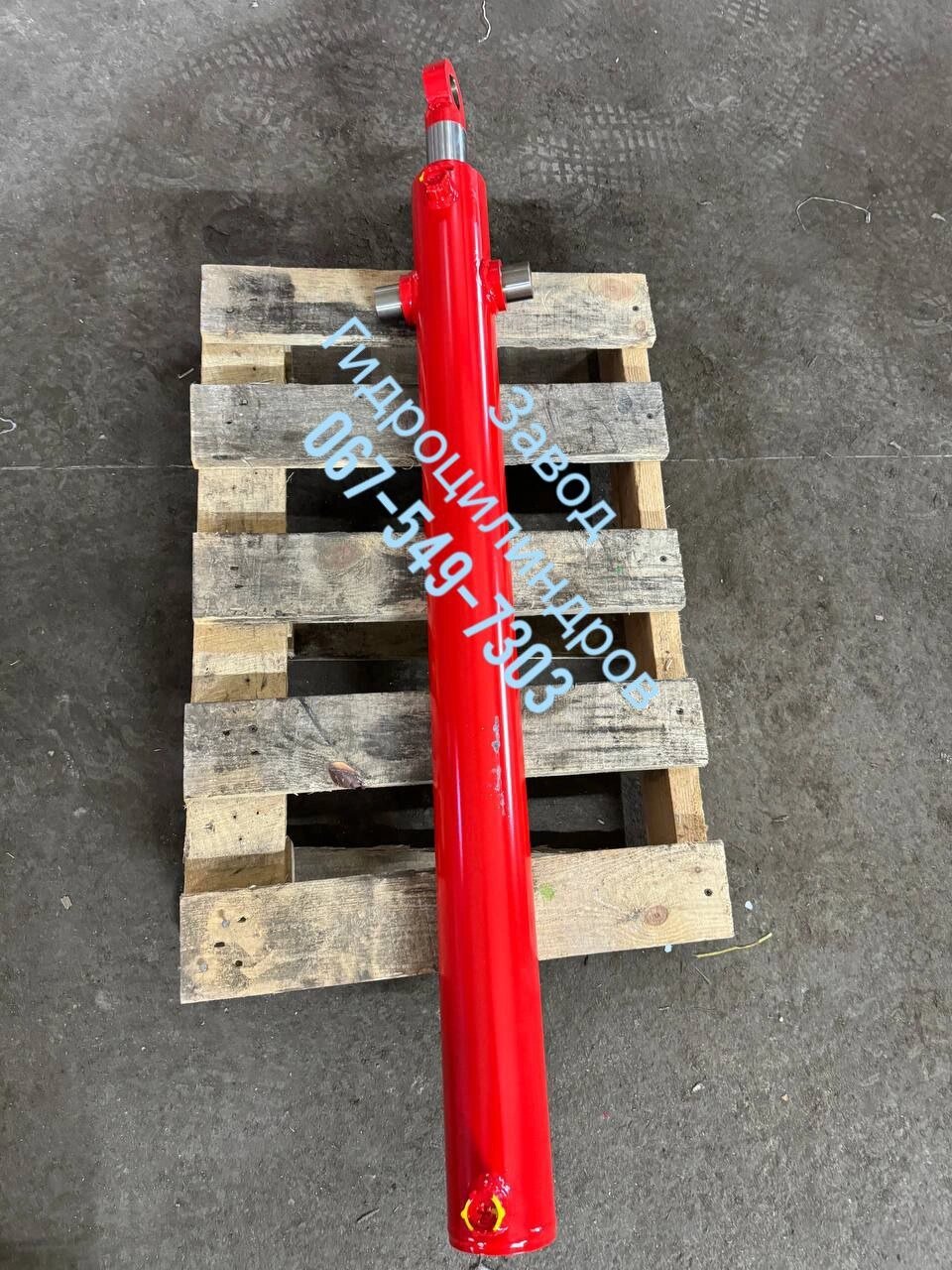

Гідроциліндр відвала бульдозера ДТ-75 Т-150, Д-606, ДЗ-42Г ГЦ 80.50.970.31

Гідроциліндр ГЦ 80.50.970.31 використовується для управління відвалом (піднімання/опускання, коригування кута) на бульдозерах ДТ-75, Т-150, а також дорожньо-будівельних машинах серій Д-606, ДЗ-42Г та ін. Він забезпечує точне і надійне регулювання положення відвала під час виконання земляних чи планувальних робіт у будівництві, дорожньому та сільськогосподарському господарствах.

Основне призначення

1. Управління відвалом бульдозера / землерийної машини:

   • Піднімання, опускання відвала.
   • Часткове регулювання кута нахилу (за потреби й залежно від конструкції техніки).

2. Фіксація відвала в обраному положенні завдяки герметичності гідросистеми (за умови справних ущільнень і використання гідрозамків).

Основні технічні характеристики

1. Тип гідроциліндра: двосторонньої дії (шток висувається та втягується під тиском).
2. Позначення / Модель:
   • ГЦ 80.50.970.31 (можливі різні виконання залежно від заводу-виробника).
3. Діаметр поршня (D): 80 мм
4. Діаметр штока (d): 50 мм
5. Хід штока (S): 970 мм (може зазначатися як довжина ходу або як відстань між крайніми точками).
6. Робочий тиск: у межах 16–20 МПа (залежно від нормативів виробника та умов експлуатації).
7. Матеріали:
   • Корпус і шток: виготовляються зі сталі підвищеної міцності (стійкої до ударів і вібрацій).
   • Покриття штока: найчастіше хромування або інше зносостійке покриття для захисту від корозії.
8. Ущільнення: багатокромочні манжети, сальники, пилознімачі (скребки) – забезпечують герметичність при високому тиску, захищають від потрапляння забруднень.
9. Робоча рідина: гідравлічні масла HLP, HVLP чи аналогічні (ISO VG 32/46 залежно від температурних умов).
10. Температурний діапазон: від -40 °C до +80 °C (залежить від типу ущільнень і масла).

Конструктивні особливості

1. Міцний корпус

   • Товстостінна сталева конструкція, розрахована на роботу в умовах високих вібрацій, ударів і перепадів температур.
   • Часто вкривається захисним лакофарбовим шаром.

2. Шток (Ø50 мм)

   • Термічно оброблений для збільшення твердості та стійкості до вигинальних навантажень.
   • Хромоване (або інше антикорозійне) покриття зменшує тертя і подовжує експлуатаційний ресурс.

3. Захисні пилознімачі

   • Перешкоджають потраплянню пилу, піску, ґрунту та іншого абразиву всередину гідроциліндра, що особливо важливо в умовах роботи бульдозера.

4. Шарнірне кріплення

   • Проушини (вушка) для монтажу у вузлах з’єднання бульдозера (з рамою та відвалом).
   • Пальці (шкворні) з відповідними діаметрами та фіксаторами (шплінтами / стопорними кільцями).

Переваги

1. Надійність у важких умовах: міцні матеріали, зносостійке покриття штока, ефективні ущільнення.
2. Великий хід (970 мм): забезпечує широкий діапазон регулювання відвала для різних типів земляних робіт.
3. Високий робочий тиск (до 20 МПа): дає достатнє зусилля для відвалу навіть при роботі з твердими та щільними ґрунтами.
4. Простота обслуговування: стандартні ущільнення, легкий доступ для перевірки / заміни манжет і сальників.

Застосування

• ДТ-75, Т-150: гусеничні трактори з бульдозерним обладнанням.
• Д-606, ДЗ-42Г: дорожньо-будівельні машини (наприклад, грейдери, бульдозери тощо), які використовують аналогічну гідросхему для управління відвалом або іншим робочим органом.
• Схожі моделі техніки: залежно від збігу кронштейнів і параметрів.

Рекомендації з експлуатації та обслуговування

1. Контроль рівня та чистоти гідравлічного масла

   • Використовуйте оливи рекомендованого класу (ISO VG 32/46).
   • Недостатній рівень або занадто забруднена олива спричиняє ривки й передчасний знос ущільнень.

2. Огляд штока

   • Регулярно перевіряйте на механічні пошкодження (подряпини, вм’ятини, корозію).
   • У разі значних ушкоджень штока потрібен ремонт (шліфування, повторне хромування) або заміна.

3. Заміна ущільнень

   • При підтіканнях, зниженні робочого тиску чи “ривках” у роботі перевіряйте стан манжет.
   • Використовуйте оригінальні чи рекомендовані виробником ущільнювальні комплекти.

4. Контроль кріплень (проушин, пальців)

   • Уникайте надмірних люфтів та зношування пальців.
   • Недостатня фіксація спричиняє перекоси й підвищений знос гідроциліндра.

5. Температурний режим

   • При низьких температурах рекомендується розігрів гідросистеми або використання низькотемпературних масел.
   • У спеку стежте за охолодженням, щоб уникнути перегрівання оливи та ущільнень.

Висновок

Гідроциліндр відвала бульдозера ДТ-75, Т-150, Д-606, ДЗ-42Г (ГЦ 80.50.970.31) — надзвичайно міцний, зносостійкий вузол, що забезпечує маневрування відвалом у складних земляних і дорожньо-будівельних роботах. Завдяки діаметру поршня 80 мм та штока 50 мм, ходу 970 мм і зносостійкому хромуванню, він витримує серйозні робочі навантаження в умовах пилу, бруду й перепадів температур.
