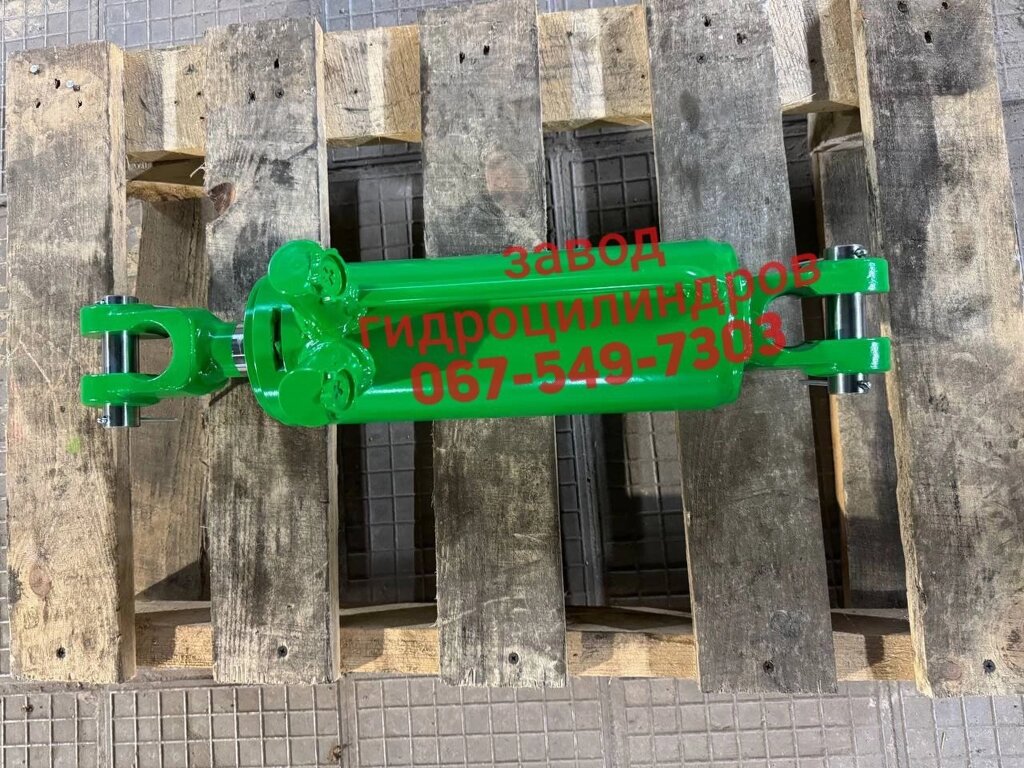

Гідроциліндр ЦС 100 МТЗ, Т-40 навіски (рогатий) ГЦ100х40х200.515 з пальцями

Гідроциліндр ЦС 100 “рогатий” (ГЦ100×40×200.515) із пальцями призначений для підйому та опускання навісного обладнання (плуги, борони, косарки тощо) в задній навісці тракторів МТЗ і Т-40. Завдяки збільшеному діаметру поршня (100 мм) він забезпечує потужне підйомне зусилля, а шток діаметром 40 мм витримує значні осьові навантаження, характерні для роботи з сільськогосподарськими знаряддями.

Основне призначення

1. Підйом і опускання навісного обладнання: забезпечення потрібної глибини обробітку ґрунту або встановлення знарядь у транспортне положення.
2. Утримання робочих органів у фіксованому положенні завдяки герметичності гідросистеми.

Основні технічні характеристики

1. Тип гідроциліндра: двосторонньої дії (шток висувається та втягується під тиском).
2. Позначення / Модель:
   • ЦС 100 (ГЦ100×40×200.515 “рогатий”)
   • Часто згадується для тракторів МТЗ, Т-40 у документації “старого зразка”.
3. Діаметр поршня (D): 100 мм
4. Діаметр штока (d): 40 мм
5. Хід штока (S): 200 мм
6. Встановлена (або монтажна) довжина: 515 мм (залежить від конкретного виробника чи креслень; число “515” може вказувати на довжину в складеному стані).
7. Пальці (в комплекті): мають певні посадкові розміри, що відповідають “вухам” (проушинам) на тракторі та гідроциліндрі.
8. Робочий тиск: 16–20 МПа (залежно від рекомендацій виробника).
9. Ущільнення: багатокромочні манжети, сальники, пилознімачі для роботи при високих тисках і в умовах запиленості.
10. Робоча рідина: гідравлічне масло типу HLP, HVLP тощо (ISO VG 32/46), рекомендоване заводом-виробником трактора.
11. Діапазон робочих температур: від -40 °C до +80 °C (залежить від типу ущільнень і мастильних матеріалів).

Конструктивні особливості

1. “Рогатий” кронштейн

   • Циліндр має характерні подвійні “роги” (вушка) для шарнірного з’єднання з вузлами навіски (зазвичай у верхній частині).
   • Це забезпечує надійне кріплення та оптимальну передачу зусилля при підйомі обладнання.

2. Товстостінний корпус

   • Виготовлений зі сталі, розрахованої на великий тиск і вібраційні навантаження в польових умовах.
   • Має лакофарбове або інше антикорозійне покриття.

3. Шток

   • Термічно оброблений і нерідко хромований, що знижує тертя, підвищує зносостійкість і стійкість до корозії.
   • Діаметр 40 мм забезпечує достатню жорсткість при роботі з важкими знаряддями.

4. Ущільнювальна система

   • Багатокомпонентні манжети й пилознімачі зберігають герметичність і захищають внутрішні поверхні від забруднення.
   • Забезпечує стабільну роботу навіть за великих перепадів температур.

5. Пальці в комплекті

   • Полегшують монтаж циліндра, оскільки підібрані за розміром до “рогатої” конструкції циліндра та відповідних вушок на навісці.

Переваги

1. Високе зусилля підйому: діаметр поршня 100 мм формує достатню силу для роботи з більшістю навісних агрегатів.
2. Надійність і ресурс: якісні матеріали, хромований шток, зносостійкі ущільнення, стійкість до корозії.
3. Універсальність застосування: підходить для низки моделей тракторів МТЗ та Т-40, якщо відповідають параметри навіски.
4. Простота обслуговування: стандартні ущільнення, легка заміна манжет, можливість швидкого монтажу/демонтажу завдяки пальцям.

Рекомендації з експлуатації та обслуговування

1. Контроль рівня та якості оливи

   • Використовуйте тільки чисте і рекомендоване масло, своєчасно його фільтруйте або замінюйте.
   • Недостатній рівень чи забруднена олива викликають ривки і прискорений знос ущільнень.

2. Огляд штока

   • Слідкуйте за відсутністю корозії, задирів, глибоких подряпин, які можуть спричинити виток оливи.
   • При виявленні серйозних ушкоджень потрібна заміна або ремонт (шліфування, повторне хромування).

3. Заміна ущільнень

   • Якщо спостерігається підтікання, зниження підйомної сили чи “ривки”, перевіряйте стан манжет і сальників.
   • Використовуйте оригінальні або рекомендовані комплекти ущільнень для збереження герметичності.

4. Перевірка кріплень (“рогів” і пальців)

   • Уникайте люфтів у місцях з’єднання. Надмірні люфти чи тріщини можуть призвести до перекосів та виходу з ладу гідроциліндра.
   • Забезпечуйте правильну фіксацію пальців (шкворнів) із застосуванням шплінтів, стопорних кілець.

5. Температурний режим

   • У холодному кліматі прогрівайте гідросистему й використовуйте низькотемпературне масло.
   • Не допускайте перегріву масла в спеку чи при тривалій роботі на максимальному навантаженні.

Висновок

Гідроциліндр ЦС 100 (ГЦ100×40×200.515 “рогатий”) із пальцями є оптимальним вибором для навісної системи тракторів МТЗ, Т-40 (старого зразка). Він поєднує в собі високу вантажопідйомність, надійність і довготривалу службу за умови правильного обслуговування
