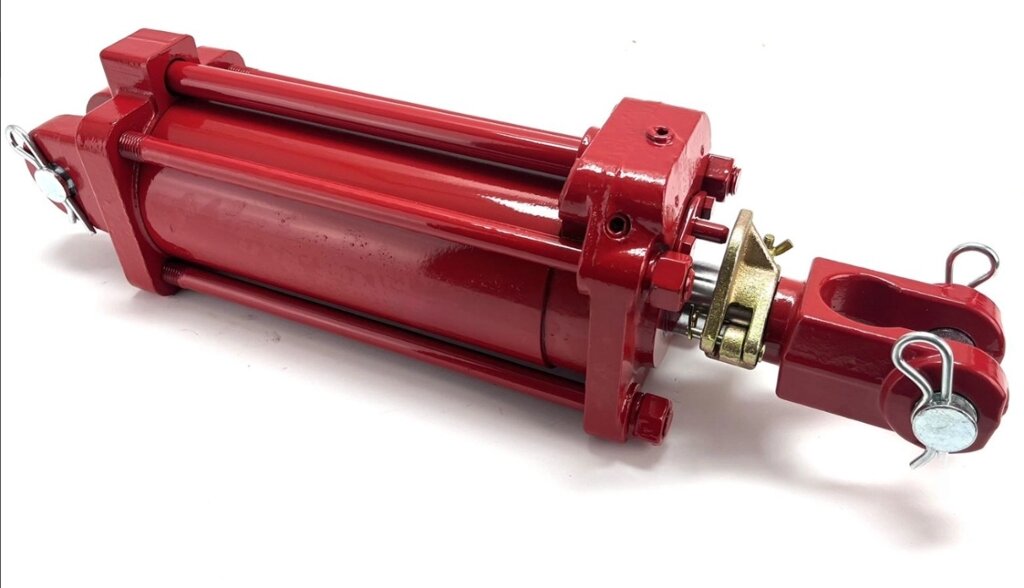

Гідроциліндр Навіски МТЗ, т-40 ЦС 100x40x200.515 старого зразка

Гідроциліндр навіски (старого зразка) ЦС 100×40×200.515 використовується в гідросистемах тракторів МТЗ (Беларус) та Т-40 для підйому й опускання навісних сільськогосподарських агрегатів (плуги, культиватори, борони тощо) та утримання їх у заданому положенні. Завдяки оптимальним розмірам (діаметр поршня 100 мм, діаметр штока 40 мм, хід 200 мм) він забезпечує надійне й достатнє зусилля для роботи з більшістю робочих органів, типових для середніх і легких тракторів.

Основне призначення

1. Підйом / опускання навісного обладнання: знарядь для обробітку ґрунту, посіву, догляду за культурами тощо.
2. Утримання робочих органів у транспортному чи робочому положенні завдяки герметичності гідравлічної системи.

Основні технічні характеристики

1. Тип гідроциліндра: двосторонньої дії (шток рухається під тиском у двох напрямках).
2. Позначення / Модель:
   • ЦС 100×40×200.515 (старий зразок).
   • Зустрічається в документації для МТЗ, Т-40 та інших моделей зі схожою навіскою.
3. Діаметр поршня (D): 100 мм
4. Діаметр штока (d): 40 мм
5. Хід штока (S): 200 мм
6. Робочий тиск: звичайно до 16–20 МПа (залежить від характеристик трактора та рекомендацій виробника).
7. Робоча рідина: гідравлічні масла типу HLP, HVLP чи аналогічні (ISO VG 32/46), рекомендовані заводом-виробником.
8. Температурний діапазон експлуатації: -40…+80 °C (залежить від ущільнень і типу масла).

Увага: цифра «.515» у маркуванні може означати певні конструктивні або габаритні особливості (зокрема монтажну довжину), тож при заміні чи ремонтних роботах слід звіряти конкретні креслення й розміри.

Конструктивні особливості

1. Корпус (циліндр)

   • Виготовлений зі сталі, розрахованої на значні механічні та вібраційні навантаження в польових умовах.
   • Має проушини (вушка) для шарнірного кріплення на рамі / навісці трактора.

2. Шток (діаметр 40 мм)

   • Термічно оброблений та часто хромований (захист від зносу та корозії).
   • Забезпечує достатню жорсткість при підйомі навісного обладнання.

3. Ущільнення

   • Багатокромочні манжети й сальники, що витримують високий тиск і перепади температур.
   • Пилознімачі (скребки) на торцях штока для захисту від бруду, пилу, абразиву.

4. Старий зразок

   • Має певні відмінності (зокрема, за типом кріплень, формою вушок, способом підведення оливи) від гідроциліндрів новішого зразка.
   • При ремонті чи заміні треба враховувати сумісність отворів, діаметр пальців тощо.

Переваги

1. Достатня вантажопідйомність: діаметр поршня 100 мм формує значну силу підйому.
2. Надійність в польових умовах: міцна конструкція, стійка до вібрацій та ударів під час роботи з ґрунтообробною технікою.
3. Універсальність: підходить до різних модифікацій МТЗ, Т-40 та інших тракторів зі схожою конфігурацією навіски, якщо збігаються посадкові розміри.
4. Простота ремонту: стандартні ущільнення та доступність запасних частин (особливо для «старих» зразків).

Рекомендації з експлуатації та обслуговування

1. Слідкувати за рівнем гідравлічного масла

   • Застосовувати масло рекомендованої в’язкості (ISO VG 32/46), чисте й без води.
   • Низький рівень або забруднене масло прискорюють знос ущільнень і викликають ривки у роботі.

2. Огляд штока

   • Регулярно перевіряти, чи немає задирів, корозії, подряпин на хромованій поверхні.
   • У разі серйозних пошкоджень шток потребує заміни або відновлення (шліфування/хромування).

3. Заміна ущільнень

   • При виявленні підтікання оливи, підвищеного люфту штока, «ривків» чи зниження підйомної сили — перевіряти стан манжет.
   • Використовувати оригінальні / рекомендовані виробником комплекти ущільнень для гарантії герметичності.

4. Перевірка кріплень

   • Проушини та пальці не повинні мати надмірних люфтів чи тріщин.
   • Правильно затягнуті кріплення без перекосів подовжать строк служби гідроциліндра.

5. Дотримання температурного режиму

   • При низьких температурах рекомендується прогрівати гідросистему чи використовувати низькотемпературні масла.
   • У спеку слід стежити за перегрівом оливи при тривалій роботі на максимальному навантаженні.

Висновок

Гідроциліндр навіски МТЗ, Т-40 (ЦС 100×40×200.515 старого зразка) — це перевірений часом і надійний вузол для забезпечення підйому/опускання та утримання навісних агрегатів на сільськогосподарських тракторах. Завдяки великим діаметрам поршня (100 мм) і штока (40 мм), а також ходу 200 мм, гідроциліндр ефективно працює з більшістю робочих знарядь, характерних для господарств середньої та малої потужності.
