Гідроциліндр ГЦ100х50х200.515 | МТЗ, Т-40 навіски (рогатий)

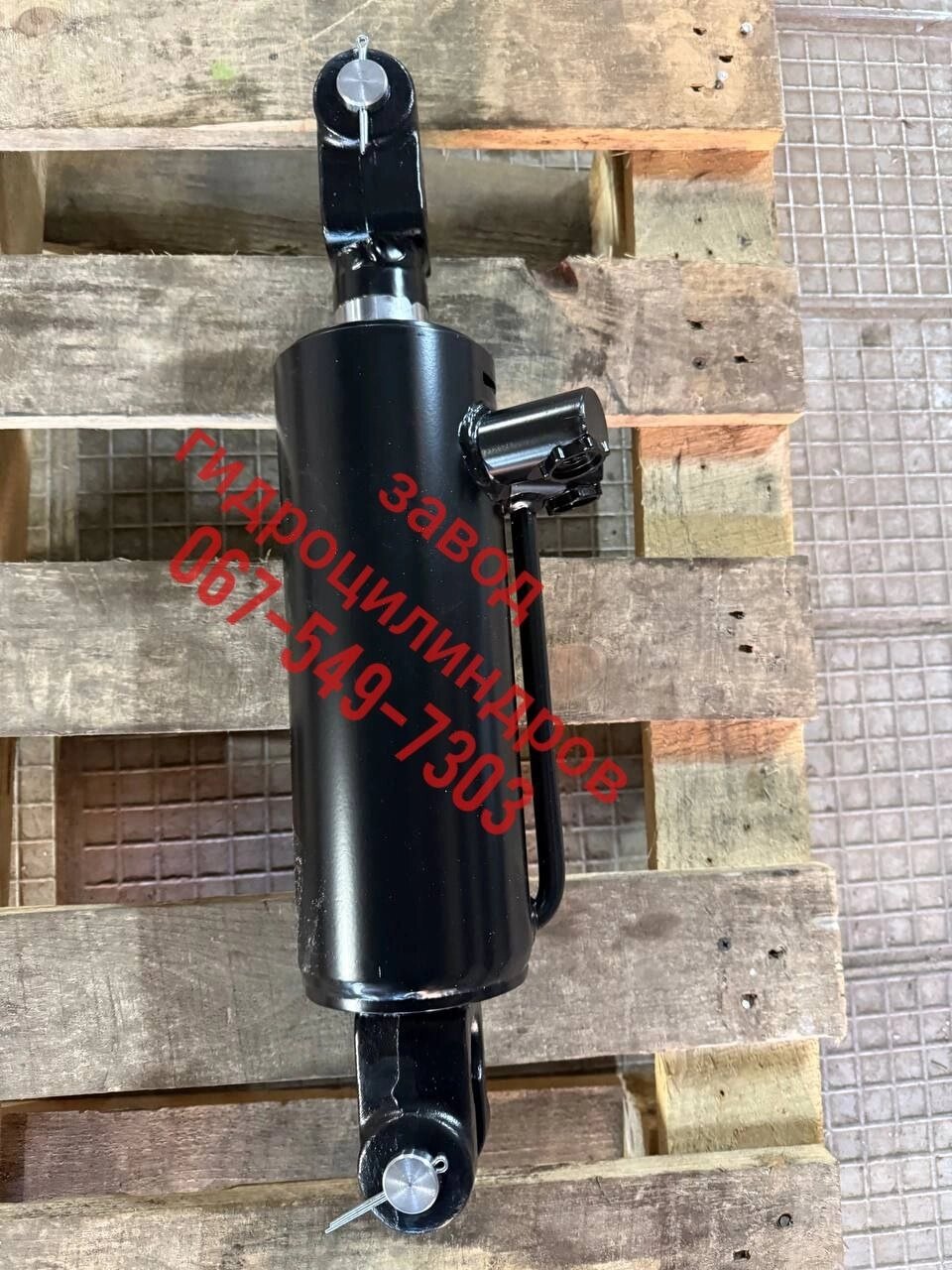

Гідроциліндр ГЦ100×50×200.515 (у народі часто називають «рогатим» через специфічну форму вушок або кронштейнів) застосовується в гідросистемах навіски на тракторах МТЗ, ЮМЗ, Т-40 та їх аналогах/модифікаціях. Його основне завдання – підйом і утримання навісного обладнання (плуги, борони, косарки тощо) в необхідному робочому чи транспортному положенні.

Основне призначення

1. Підіймання/опускання навісного знаряддя: регулює глибину обробітку ґрунту при оранці, культивації тощо.
2. Утримання обладнання у фіксованому положенні під час транспортування або при зупинці.

Основні технічні характеристики

1. Тип гідроциліндра: двосторонньої дії (працює на підйом та опускання).
2. Позначення / Модель: ГЦ100×50×200.515 (можливі різні варіації у виробників).
3. Діаметр поршня (D): 100 мм
4. Діаметр штока (d): 50 мм
5. Хід штока (S): 200 мм
6. Робочий тиск: переважно 16–20 МПа (уточнюється за паспортом або рекомендаціями виробника).
7. Робоча рідина: гідравлічне масло (HLP, HVLP тощо) з в’язкістю, рекомендованою виробником трактора (частіше ISO VG 32/46).
8. Діапазон робочих температур: приблизно від -40 °C до +80 °C (залежно від ущільнень і масла).

Конструктивні особливості

1. Корпус із «рогатими» вушками

   • Завдяки такому виконанню забезпечується шарнірне з’єднання з балкою навіски чи іншими елементами рами.
   • «Рогатий» тип кріплення (подвійні вушка) уможливлює простий та надійний монтаж.

2. Шток

   • Діаметр 50 мм, зазвичай хромований для підвищеної зносостійкості та захисту від корозії.
   • Витримує значні навантаження під час підйому та транспортування знарядь.

3. Ущільнення

   • Багатокромочні манжети та сальники розраховані на високий тиск і перепади температур.
   • Пилознімачі (скребки) оберігають внутрішні порожнини від бруду й абразивів.

4. Нижні та верхні кріплення

   • Залежно від конструкції навіски, гідроциліндр може мати різні типорозміри пальців, вушок (проушин) або шарнірів.
   • При покупці чи заміні важливо перевірити відповідність діаметра пальців і відстань між «рогами» або проушинами.

Застосування

• МТЗ (Беларус): різні моделі, де конструкція задньої навіски передбачає встановлення такого гідроциліндра.
• ЮМЗ: застосовується на навісках машин ЮМЗ-6, ЮМЗ-6АКЛ та подібних модифікацій.
• Т-40: використовується на задній навісці для підйому навісних агрегатів; інколи може встановлюватися й на інші вузли при відповідності посадковим місцям.

Переваги

1. Висока надійність: корпус та шток виготовлені з якісних матеріалів, здатних тривалий час витримувати сільськогосподарські навантаження.
2. Універсальність у монтажі: за правильного підбору пальців і вушок може встановлюватися на різні моделі тракторів (МТЗ, ЮМЗ, Т-40).
3. Простота обслуговування: стандартні ущільнення легко замінити без складних операцій, а «рогаті» вушка полегшують монтаж/демонтаж.
4. Ефективність роботи: діаметр поршня (100 мм) забезпечує достатню силу підйому для більшості навісних агрегатів, а діаметр штока (50 мм) гарантує стійкість до згинальних зусиль.

Рекомендації з експлуатації та обслуговування

1. Перевірка рівня і чистоти оливи

   • У гідробаку трактора має бути належний рівень масла, очищеного від механічних домішок.
   • Використовуйте масла, рекомендовані виробником трактора з потрібною в’язкістю (ISO VG 32/46 чи інші).

2. Регулярний огляд штока

   • Своєчасно усувайте налиплий бруд та пил, щоб не пошкодити ущільнення.
   • Стежте за відсутністю іржі та механічних пошкоджень на хромованій поверхні.

3. Своєчасна заміна ущільнень

   • При підтіканні масла або зниженні тиску в гідросистемі перевірте стан манжет і сальників.
   • Використовуйте лише оригінальні або рекомендовані комплекти ущільнень для гарантії герметичності.

4. Перевірка кріплень («рогів» і пальців)

   • Люфти, тріщини або надмірне зношування вушок та пальців можуть спричинити перекоси та поломку гідроциліндра.
   • Слідкуйте за станом фіксувальних елементів (шплінтів, стопорних кілець тощо).

5. Уникати перевантажень

   • Не перевищуйте номінальних навантажень, не допускайте різких ривків при підйомі важких агрегатів.
   • Робота в екстремальних умовах (надто велика вага знарядь, нерівна поверхня) суттєво скорочує ресурс гідроциліндра.

Висновок

Гідроциліндр ГЦ100×50×200.515 — оптимальне рішення для навісних систем тракторів МТЗ, ЮМЗ, Т-40. Завдяки потужній конструкції, стандартним ущільненням та «рогатим» (подвійним) вушкам для кріплення, цей циліндр забезпечує надійний підйом і утримання сільськогосподарських знарядь. Дотримання рекомендацій з експлуатації і обслуговування гарантує тривалий термін служби та ефективність роботи гідроциліндра в полі.
