Гідроциліндр Зіл (5-ти шток. куля-куля 1100 )| 555-8603010-27

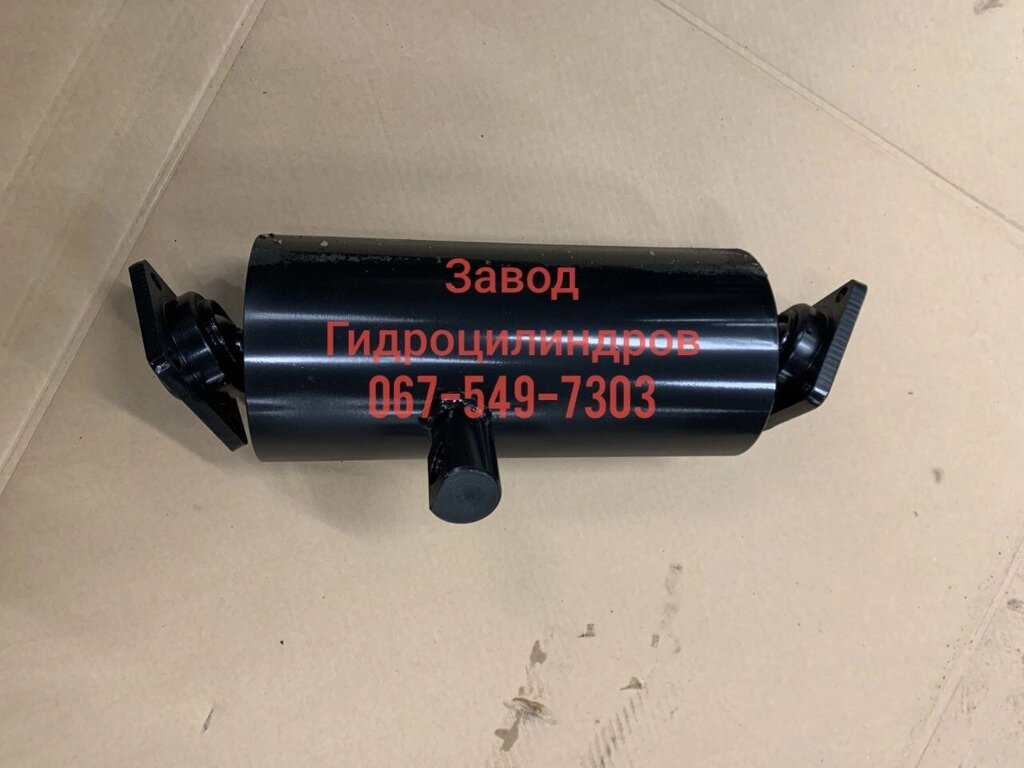

Гідроциліндр 555-8603010-27 у виконанні 5-штоковий телескопічний із кріпленням типу «куля-куля» належить до серії гідроциліндрів, що встановлюються на самоскидні автомобілі ЗіЛ (зокрема моделі 555, 130, 4331 та інші). Завдяки п’яти телескопічним секціям він забезпечує максимальний хід і, відповідно, великий кут підйому кузова, а тип кріплення «куля-куля» (шарова опора з обох боків) дає змогу компенсувати перекоси та забезпечує вільніший рух під час роботи.

Основне призначення

1. Підйом кузова для вивантаження сипких чи штучних матеріалів (пісок, гравій, щебінь, ґрунт тощо).
2. Утримання платформи у піднятому стані при розвантаженні за рахунок надійної гідравлічної фіксації.

Завдяки збільшеній кількості секцій (5 штоків) циліндр забезпечує вищу точку розвантаження порівняно з 3- або 4-штоковими аналогами, що особливо корисно, коли потрібно великий кут нахилу для повного сходження вантажу.

Основні технічні характеристики

1. Тип гідроциліндра: телескопічний, п’ятиштоковий (5 секцій).
2. Кріплення:
   • «куля-куля»: тобто шарові опори (сферичні шарніри) на обох кінцях гідроциліндра.
   • У комплекті можуть передбачатися пальці (шкворні) або інші елементи монтажу, залежно від конфігурації.
3. Робочий тиск: орієнтовно від 16 до 20 МПа (залежить від рекомендацій виробника/модифікації).
4. Сумарний хід штоків: може сягати 2000 мм або більше (уточнюється за техдокументацією).
5. Довжина у складеному стані: зазвичай 700–900 мм (точне значення залежить від виробу).
6. Діаметри секцій:
   • 1-а (корпус) – найбільша за діаметром;
   • 2-а, 3-я, 4-а, 5-а (послідовно менші) – штокові секції.
7. Матеріали:
   • Високоміцна легована сталь для корпусу та штоків.
   • Робочі поверхні штоків зазвичай хромовані або мають інше зносостійке покриття.
8. Ущільнення:
   • Манжети та сальники підвищеної міцності для телескопічних гідроциліндрів, що витримують високий тиск і температурні перепади.
9. Робоча рідина: гідравлічне масло класу HLP (або аналог), з в’язкістю, рекомендованою виробником.
10. Робочий температурний діапазон: від -40 °C до +80 °C (за умови використання відповідних ущільнень і масла).

Конструктивні особливості

1. П’ять телескопічних секцій

   • Дає змогу отримати великий сумарний хід, зберігаючи компактність в складеному стані.
   • Кожна секція оснащена власним комплектом ущільнень та пилознімачів.

2. Шарові шарніри з обох боків (куля-куля)

   • Нижня сфера — кріплення до рами (або спеціального кронштейна) автомобіля.
   • Верхня сфера — кріплення до кузова.
   • Така конструкція дозволяє компенсувати можливі перекоси рами/кузова та забезпечує плавне розвантаження без зайвих навантажень на циліндр.

3. Антикорозійний захист

   • Хромування штоків і захисне покриття корпусу запобігають утворенню іржі та підвищують зносостійкість.
   • При експлуатації в складних умовах (волога, грязюка, хімічно активне середовище) рекомендується періодично очищати поверхню штока.

4. Багатокромочні ущільнення

   • Забезпечують герметичність між секціями навіть при високому тиску та значних перепадах температур.
   • Пилознімачі перешкоджають попаданню бруду всередину гідроциліндра.

Переваги п’ятиштокового гідроциліндра з кріпленням «куля-куля»

1. Максимальний кут підйому: 5 штоків дозволяють досягнути вищої точки вивантаження, ніж 3- чи 4-секційні моделі.
2. Гнучке кріплення: шарові шарніри на обох кінцях допомагають уникнути надмірних перекосів та скручувальних навантажень.
3. Надійність і довговічність: якісні матеріали, термообробка, хромовані поверхні, сучасні ущільнювальні рішення.
4. Широке застосування: підходить для різних моделей ЗіЛ (555, 130, 4331) та може бути адаптований і до іншої техніки, якщо збігаються параметри монтажу та робочого тиску.

Рекомендації з експлуатації та обслуговування

1. Контроль рівня та якості гідравлічного масла

   • Недостатній рівень або надто в’язке/рідке масло може викликати ривки при підйомі, зменшення тиску чи неповне висування секцій.
   • Згідно з регламентом техобслуговування, масло слід змінювати чи фільтрувати з певною періодичністю.

2. Огляд штоків і шарнірів

   • Перевіряйте, чи немає забруднень, подряпин чи механічних ушкоджень на поверхнях штоків та у місцях кріплення.
   • Шарові шарніри (куля-куля) повинні бути чистими й змащеними, без надмірного люфту.

3. Своєчасна заміна ущільнень

   • При виявленні підтікань чи зниженні тиску перевірте стан манжет і сальників.
   • У разі зносу негайно замініть ущільнювальний комплект на оригінальний або рекомендований виробником.

4. Правильний температурний режим

   • Використовуйте низькотемпературні оливи в зимовий період.
   • Уникайте різких перепадів температур (наприклад, різкого розігріву охолодженого циліндра).

5. Перевірка кріплень і пальців

   • Болти, шкворні, гайки та інші елементи мають бути в справному стані, без люфтів чи надмірного зносу.
   • При потребі проведіть підтяжку чи заміну.

Висновок

П’ятиштоковий телескопічний гідроциліндр 555-8603010-27 із кріпленням «куля-куля» — оптимальне рішення для тих, кому потрібен високий кут підйому кузова й гнучкість кріплення на самоскидних автомобілях ЗіЛ. Правильний підбір оливи, регулярне обслуговування та дбайлива експлуатація гарантують довготривалу роботу та високу ефективність вашого самоскидного механізму.
