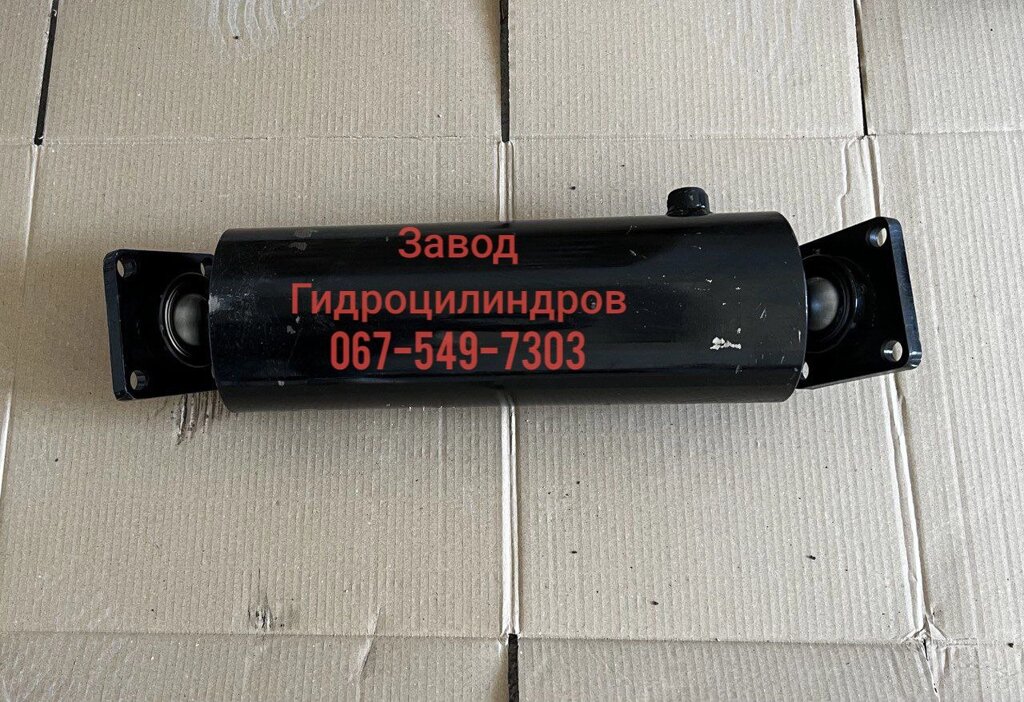

Гідроциліндр ЗіЛ (4-х штоковий 1033 ) ГЦ 554-8603010-27

Гідроциліндр ГЦ 554-8603010-27 (четириштоковий телескопічний гідроциліндр) зазвичай застосовується для підйому кузова самоскидних автомобілів ЗіЛ (моделі ЗіЛ-130, ЗіЛ-4331 тощо) або на інший техніці, де потрібен великий хід у порівняно невеликому складеному розмірі.

Завдяки чотирьом (4) телескопічним секціям гідроциліндр забезпечує ще більший сумарний хід, аніж триштокові аналоги, що дозволяє:

• Збільшити кут підйому кузова до оптимального для вивантаження.
• Зберегти відносно невелику довжину циліндра в складеному стані (економія місця на шасі).

Основне призначення

• Підйом платформи (кузова) для розвантаження на самоскидних автомобілях сімейства ЗіЛ.
• У деяких випадках може встановлюватися на інші марки техніки за умови сумісності кріплень і гідросистеми.

Основні технічні характеристики

1. Тип: телескопічний гідроциліндр, 4-штоковий (4 секції).
2. Робочий тиск: у середньому до 16–20 МПа (уточнюється за технічними документами виробника).
3. Хід (сумарний хід усіх секцій): зазвичай перевищує 1033 мм (точний показник залежить від конкретної модифікації).
4. Довжина в складеному стані: у середньому 510  мм (уточнюється за специфікацією).
5. Діаметри секцій (зовнішні/внутрішні):
   • 1-а (корпусна) секція – найбільша.
   • 2-а, 3-я, 4-а (штокові) – поступово зменшуються в діаметрі.
6. Матеріал: легована сталь з антикорозійним покриттям чи хромуванням на робочих поверхнях штоків.
7. Ущільнення: спеціальні багатокромочні манжети й сальники, розраховані на високий тиск і широкі температурні коливання.
8. Робоча рідина: гідравлічне масло (типів HLP, HVLP тощо) з в’язкістю, рекомендованою виробником.
9. Діапазон робочих температур: зазвичай від -40 °C до +80 °C (залежно від ущільнень і якості оливи).

Конструктивні особливості

1. Послідовне висування штоків

   • Під тиском спочатку висувається найтонша (верхня) секція, потім наступні товщі.
   • Це дає змогу отримати рівномірне збільшення довжини й плавний підйом кузова.

2. Надійна герметизація

   • Кожна пара “корпус–шток” має власний комплект ущільнень, що запобігає витоку оливи між секціями.
   • Зовнішні захисні манжети перешкоджають попаданню пилу й бруду.

3. Кріплення

   • Нижня частина (корпус) зазвичай приєднується до рами або кронштейнів на шасі.
   • Верхня точка (на останньому, найменшому штоку) кріпиться до кузова.
   • У комплект можуть входити пальці (шкворні) та проушини, специфічні для певної моделі ЗіЛ.

4. Захист від перевантажень

   • У деяких моделях присутні зворотні клапани, які не дають кузову швидко опуститися при розриві магістралі.
   • Правильно підібране перетинання шлангів і запобіжні клапани у гідросистемі забезпечують безпечну експлуатацію.

Рекомендації з експлуатації та технічного обслуговування

1. Регулярна перевірка рівня оливи

   • Низький рівень призводить до неповного висування секцій або їх ривкової роботи.
   • Звертайте увагу на якість (забрудненість) та в’язкість оливи.

2. Вчасна заміна ущільнень

   • При витоках чи зносі манжет відбувається зменшення тиску і появляються підтікання.
   • Рекомендується використовувати лише оригінальні або рекомендовані виробником комплекти манжет.

3. Огляд і чистка поверхонь штоків

   • Піщинки, бруд чи інші абразивні частинки можуть пошкодити поверхню штока й ущільнення.
   • Під час роботи в складних умовах слід періодично протирати шток перед його засовуванням.

4. Перевірка вузлів кріплення

   • Регулярно перевіряйте болти, пальці й кронштейни на наявність люфтів або механічних пошкоджень.
   • Пошкоджені деталі потрібно оперативно замінювати, аби уникнути подальших ускладнень.

5. Захист від різких перепадів температур

   • При мінусових температурах рекомендується застосовувати оливи з низькотемпературними властивостями.
   • Уникати різкого переходу з холоду на сильне нагрівання й навпаки (щоб не спричиняти конденсацію чи тріщини у матеріалах).

Переваги чотирьохштокового гідроциліндра

1. Збільшений кут підйому
   • Завдяки більшому сумарному робочому ходу забезпечується вище розвантаження.
2. Компактність
   • У складеному стані він не займає багато простору на рамі.
3. Вища надійність
   • Завдяки розподіленню навантаження між кількома штоками та прогресивному висуванню.
4. Універсальність
   • Може встановлюватися на різні моделі самоскидів ЗіЛ, а також іншу техніку, за умови правильної адаптації кріплень і гідросистеми.
