Кріплення гідроциліндру ПТС 50 мм

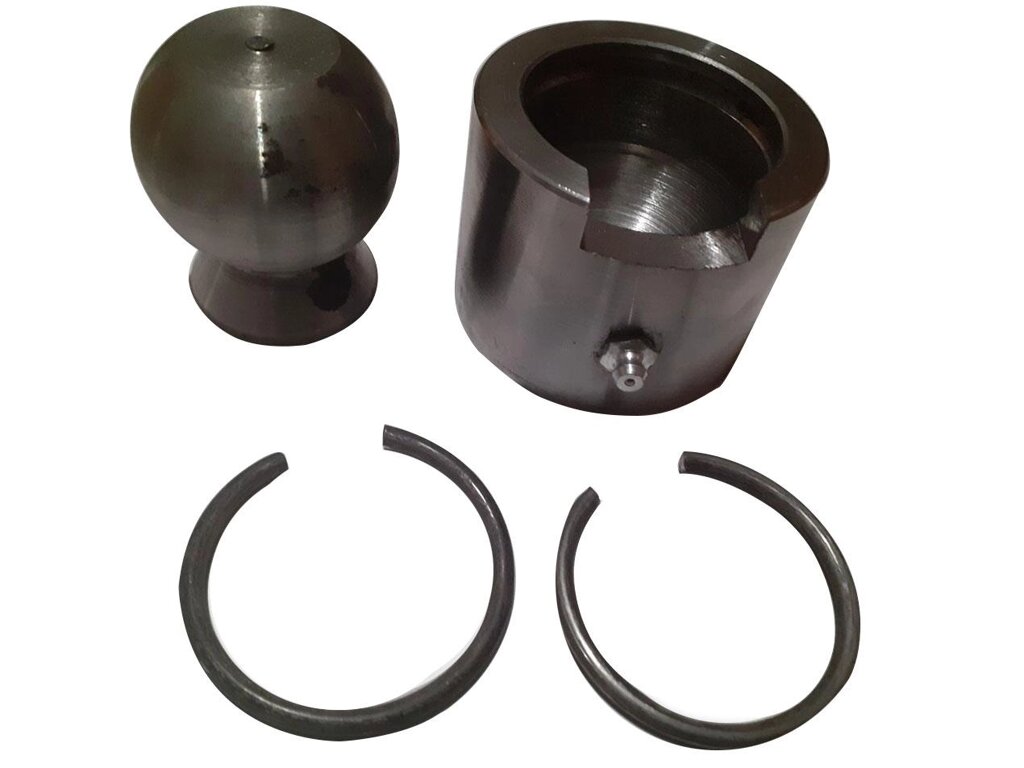

комплект кріплення гідроциліндрів входить

Стакан гідроциліндра з маслянкою — 1 шт.

Куля гідроциліндра ф50 — 1 шт.

Стопорне кільце — 2 шт.

Куля наварюється на основі причепа та слугує упором. Гідравлічний циліндр ПТС надівається на кулю глухим сферичним отвором і фіксується одним стопорним кільцем

Стакан гідроциліндру приварюється до підіймової пліта (платформе) — у нього входить куля циліндра діаметром 50 мм і закріплюється другим стопором

Використовують для встановлення гідравлічних циліндрів:

1ПТС-2 https://gidravliks.com/p1164466490-gidrotsilindr-podema-pritsepa.html

2ПТС-4  https://gidravliks.com/p1164466485-gidrotsilindr-2pts-podema.html

2ПТС-6 https://gidravliks.com/p1164466487-gidrotsilindr-2pts-podema.html

Розміри комплекту кріплення

Скляна гідроциліндра

Висота — 52 мм.

Внутрішній діаметр — Ø50 +0,62 мм

Зовнішній діаметр склянки Ø70 мм

Канавка склянки під кільце — 4,5 мм.

 Проріз під фіксацію стопорного кільця — 12 мм

Куля Висота — 70 мм.

 Зовнішній діаметр кулі — Ø50 -0,62 мм

Товщина стопорних кілець — 4 мм
